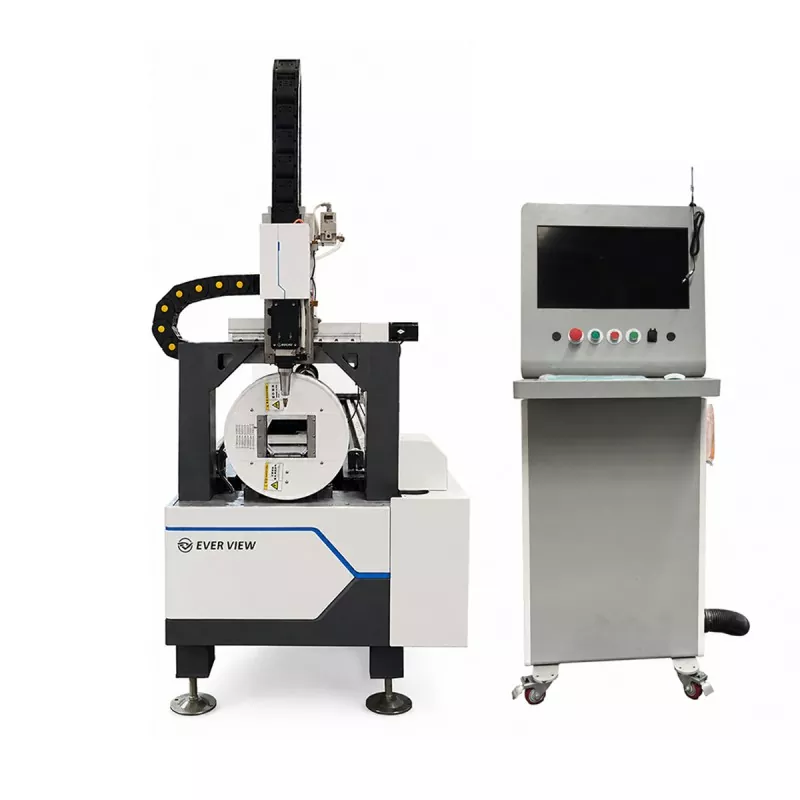

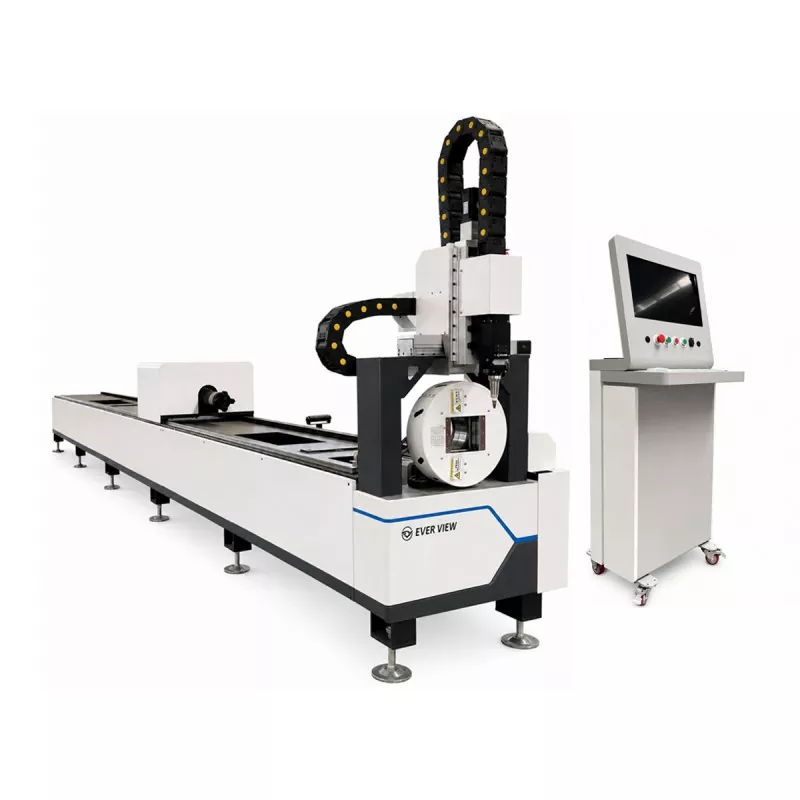

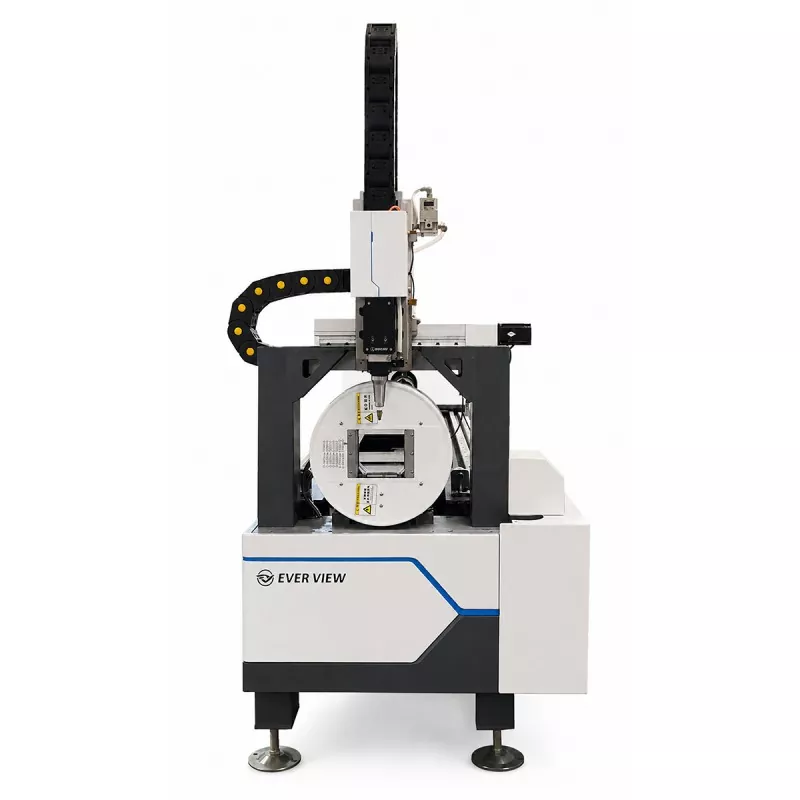

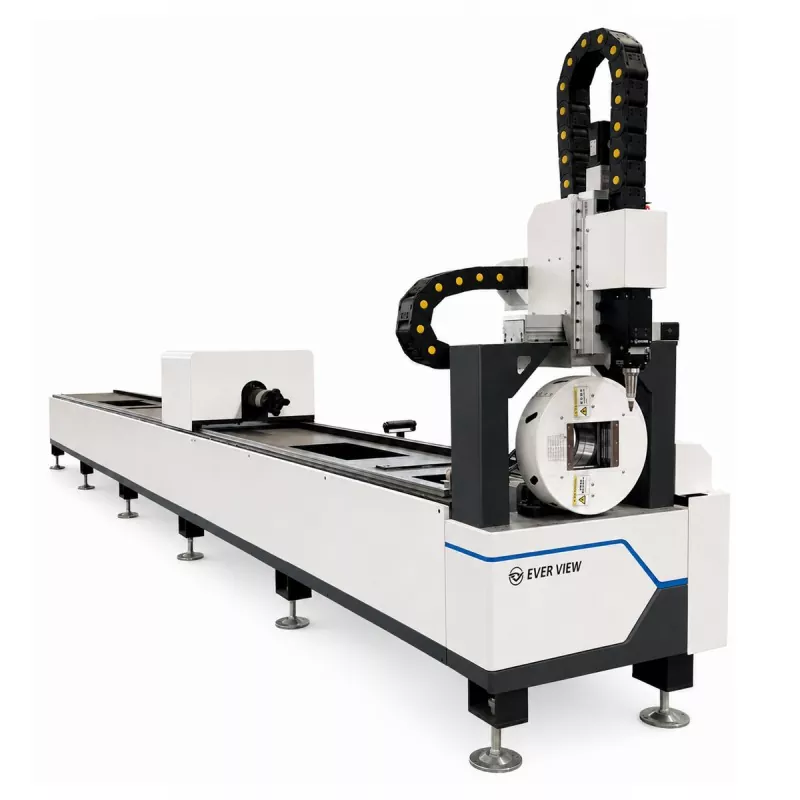

Ekonomiška pluošto lazerinių vamzdžių pjovimo mašina

Ekonomiškas pluošto lazerinis vamzdžių pjovimo aparatas gali atlikti vamzdžių pjovimą, skylių pjovimą, įpjovimą, kontūrų pjovimą ir galų apipjaustymą vienu užprogramuotu procesu. Jis tinka metaliniams baldams, treniruoklių įrangai, automobilių komponentams, žemės ūkio technikai, statybinėms konstrukcijoms ir bendrai metalo gamybai.

Atsiųskite mums savo vamzdžio dydį, medžiagą, storį, ilgį ir brėžinį mašinos konfigūracijai ir pjovimo įvertinimui.

Produkto informacija

Praktiškas 3kW vamzdžių pjovimas lazeriu

EVER VIEW ekonomiškas pluošto lazerinis vamzdžių pjovimo aparatas skirtas pirkėjams, kuriems reikia patikimo vamzdžių apdorojimo be nereikalingo sistemos sudėtingumo. 3 kW galios lazerio šaltinis suteikia praktinę pusiausvyrą tarp pjovimo galimybių, eksploatavimo išlaidų ir pritaikymo lankstumo.

Pažymėtina, kad tinkamai sukonfigūruota 3 kW sistema tinkamomis sąlygomis paprastai gali nupjauti anglinio plieno vamzdžių sieneles iki maždaug 10–12 mm, o nerūdijančio plieno – iki maždaug 5–6 mm. Šie skaičiai yra orientacinės vertės, o ne garantuotos ribos. Tikrieji rezultatai priklauso nuo vamzdžio profilio, medžiagos klasės, dujų slėgio, purkštukų pasirinkimo, pjovimo greičio, krašto kokybės reikalavimų ir mašinos konfigūracijos.

Jis tinka dirbtuvėms, kuriose pradedamas pjauti lazeriu, gamykloms, kuriose yra speciali vamzdžių apdorojimo įranga, ir gamintojams, tvarkantiems mažų ar vidutinių partijų užsakymus.

Pjovimo storio pagal medžiagą nuoroda

Šios vertės yra bendrieji standartiniai diapazonai, naudojami įprastoms vamzdžių reikmėms:

Maksimalus praktinis storis gali būti mažesnis mažo skersmens vamzdžiams, sudėtingiems profiliams, didelės spartos gamybai arba griežtiems krašto kokybės reikalavimams. Prieš galutinį patvirtinimą rekomenduojama atlikti pjovimo bandymą naudojant tikrąjį pirkėjo vamzdelį.

Pjovimo greičio pagal medžiagą nuoroda

Pjovimo greitis skiriasi atsižvelgiant į sienelės storį, medžiagos rūšį, vamzdžio formą, pjovimo dujas, purkštuko skersmenį, židinio padėtį ir reikalingą krašto kokybę. Šios vertės yra bendrosios įprastų vamzdžių medžiagų tiesių sekcijų atskaitos diapazonai:

Šie greičiai skirti tik išankstiniam įvertinimui. Skylių pjovimui, įpjovimui, aštriems kampams, mažiems kontūrams ir galų apipjaustymui paprastai reikia mažesnio greičio nei tiesia linija. Pirkėjai, lygindami mašinų konfigūracijas, turėtų įvertinti ir pjovimo greitį, ir gatavų briaunų kokybę.

Palyginimas su kitomis lazerio maitinimo parinktimis

Lazerio galia turėtų būti parenkama pagal reikiamą medžiagos storį, gamybos greitį ir darbo krūvį, o ne vien didžiausią galią.

Palyginti su 2 kW aparatu, 3 kW modelis paprastai suteikia platesnį apdorojimo diapazoną ir didesnį vidutinio storio vamzdžių našumą. Palyginti su 4 kW galios mašina, ji paprastai siūlo mažesnes investicijas ir ekonomiškesnį veikimą, tuo pačiu sumažinant greitį ir maksimalų storį.

Pirkėjams, daugiausia perdirbantiems plonasienius baldų vamzdžius, gali pakakti 2 kW sistemos. Mišriems užsakymams, kuriuose naudojami vidutinio storio anglinio plieno ir nerūdijančio plieno vamzdžiai, 3 kW dažnai yra praktiškas pasirinkimas. Norint nuolat gaminti storesnius vamzdžius arba užsakyti didelius kiekius, 4 kW konfigūracija gali užtikrinti didesnį našumą.

Vamzdžio dydis ir medžiagų asortimentas

Ekonomiška pluošto lazerinių vamzdžių pjovimo mašina palaiko apvalius, kvadratinius, stačiakampius ir pasirinktus specialius profilius pagal galutinę konfigūraciją. Tinkamos medžiagos gali būti anglinis plienas, nerūdijantis plienas, cinkuotas plienas, aliuminis ir kiti lazeriu pjaustomi metalai.

Tikrasis pjovimo diapazonas priklauso nuo medžiagos rūšies, sienelės storio, vamzdžio profilio, pjovimo dujų, reikalingos briaunos kokybės ir gamybos greičio.

Gamybos lankstumas

Skaitmeninis programavimas leidžia operatoriams keisti vamzdžių ilgį, skylių padėtį, kontūrus ir galų formas, neparuošiant specialių mechaninių įrankių kiekvienam dizainui. Dėl to mašina tinka pakartotinei gamybai, individualizuotai gamybai, prototipams ir mišriems užsakymams.

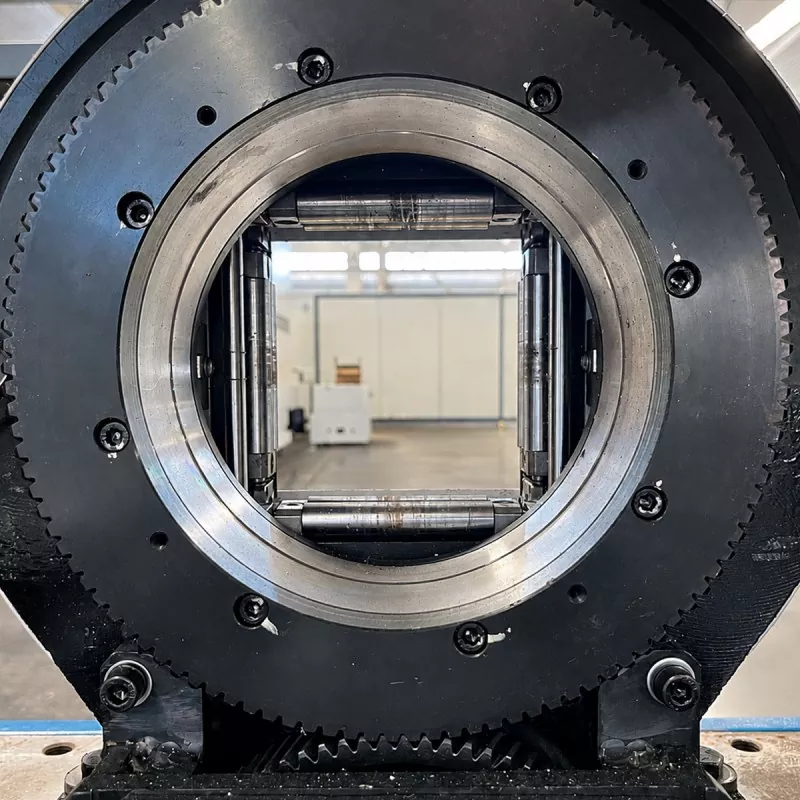

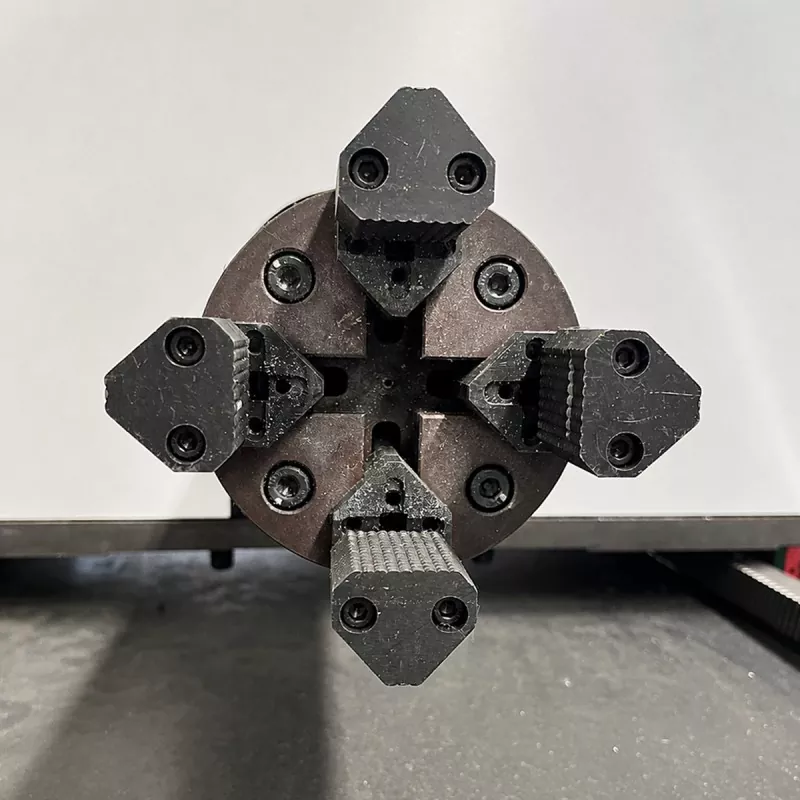

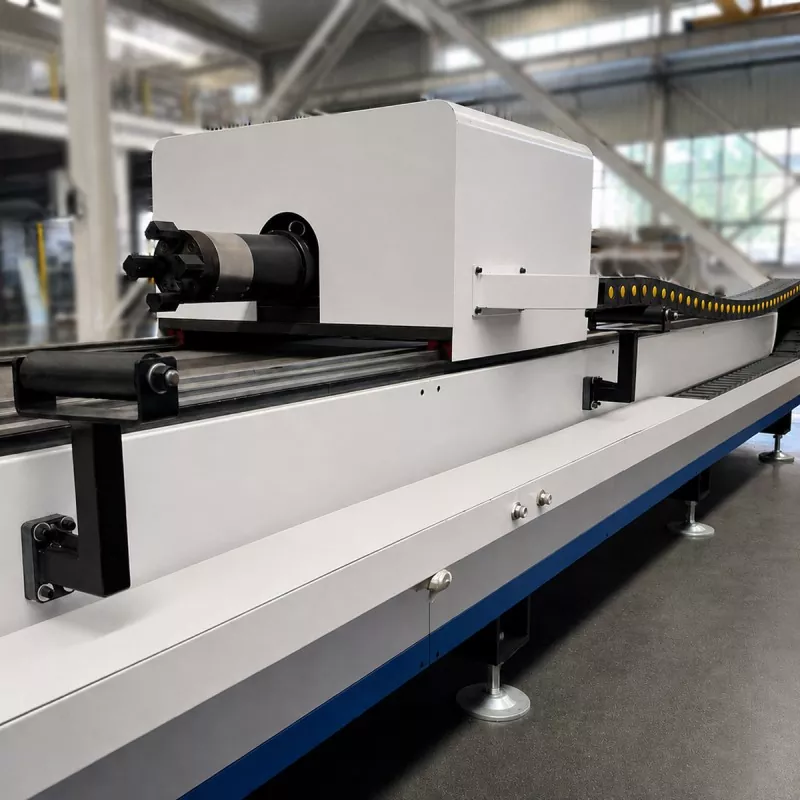

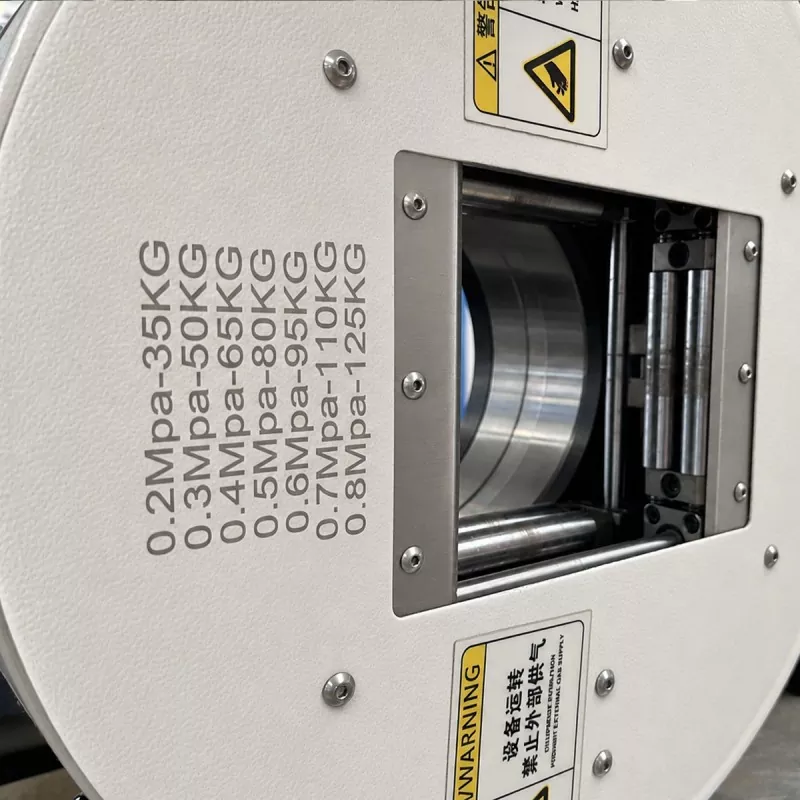

Universali Chuck sistema

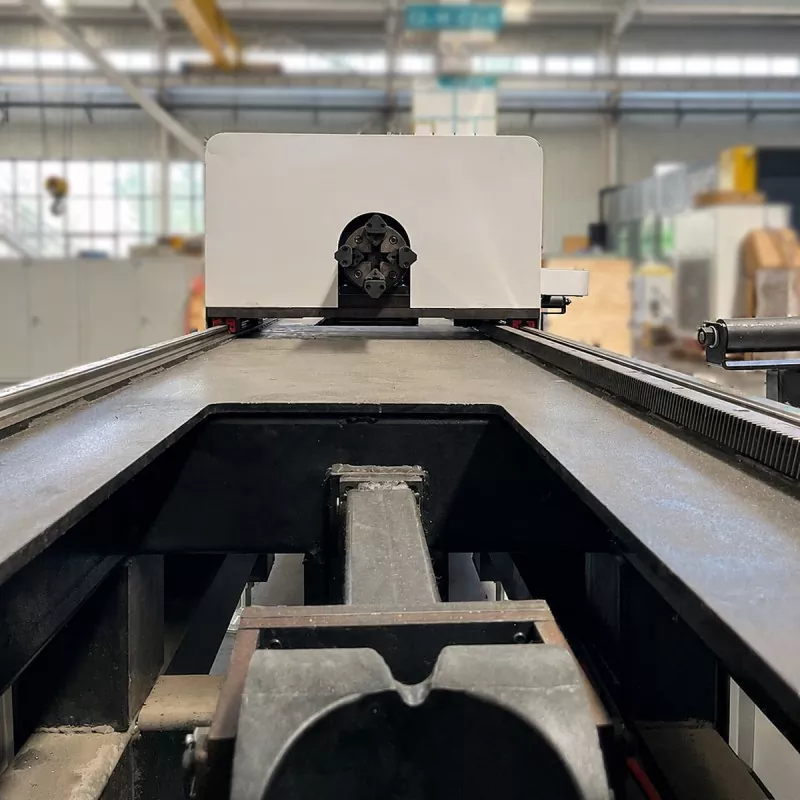

Universalus griebtuvas talpina apvalius ir kvadratinius vamzdžius, o tai padeda sumažinti tvirtinimo detalių pasikeitimus tarp skirtingų ruošinių. Stabilus suspaudimas leidžia tiksliai išpjauti skylutes, plyšius, kontūrus ir pjūvius aplink kelias vamzdžio puses.

Griebtuvo greitis gali siekti iki 120 aps./min.

Sumažėjusios antrinės operacijos

Tinkamų dalių atveju mašina gali sujungti su matavimu susijusį paruošimą, pjovimą, gręžimą, pjovimą ir galų apipjaustymą į vieną užprogramuotą procesą. Tai gali sumažinti rankinį žymėjimą, pakartotinį suspaudimą, ruošinio perkėlimą ir antrinį apdirbimą.

Faktinis patobulinimas priklauso nuo vamzdžio geometrijos, medžiagos, gamybos apimties ir esamos darbo eigos.

Taikymo sritys

Ekonomiška pluošto lazerinių vamzdžių pjovimo mašina tinka metaliniams baldams, tokiems kaip stalai, kėdės, lentynos, lovų rėmai ir kiti vamzdiniai baldų komponentai.

Fitneso įrangai jis gali apdoroti rėmus, laikiklius, atramas ir jungiamąsias dalis, naudojamas sporto salės įrangoje.

Automobilių komponentų gamyboje jis gali būti naudojamas tam tikroms vamzdinėms konstrukcijoms, laikikliams, atramoms ir pagamintoms transporto priemonių dalims.

Žemės ūkio mašinoms įprasta naudoti rėmus, apsaugas, atramas ir jungiamuosius komponentus.

Statybinių konstrukcijų gamyboje jis gali apdoroti konstrukcinius vamzdžius, turėklus, atramas ir karkaso komponentus.

Bendrajai metalo gamybai mašina tinka individualioms dalims, prototipams, gamybai pagal sutartį ir mišriems užsakymams.

Eksploatavimo ir priežiūros ypatybės

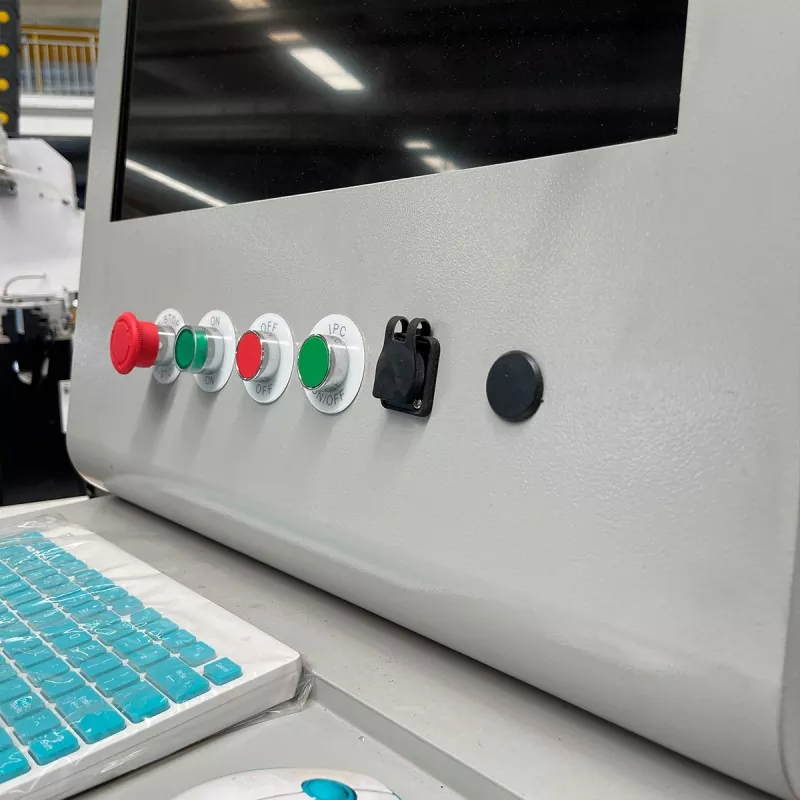

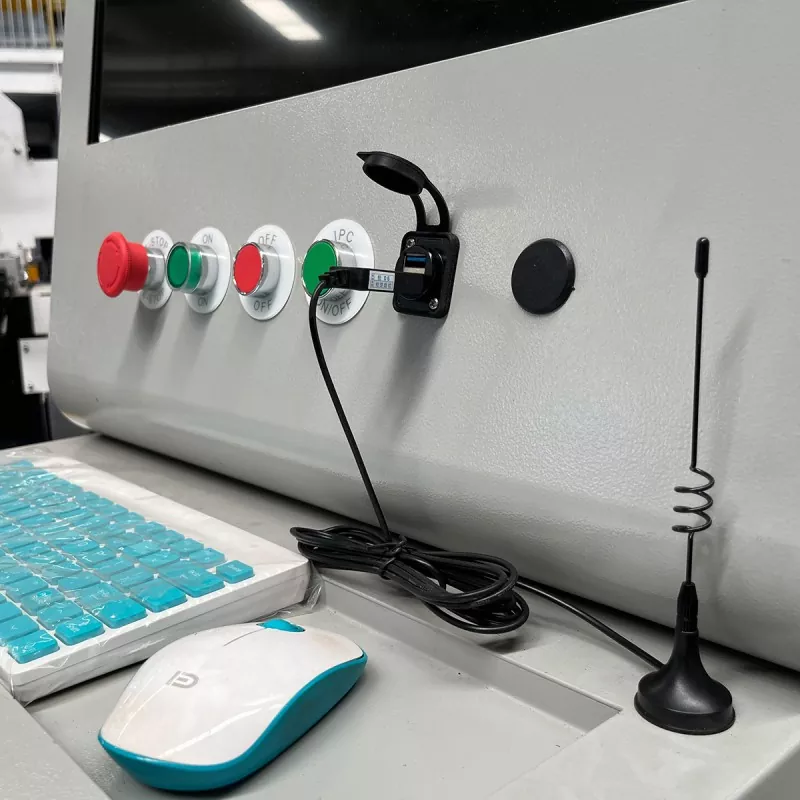

Mašina suteikia prieigą prie pakrovimo zonos, griebtuvo sistemos ir pjovimo zonos kasdieniniam darbui ir tikrinimui. Operatoriai gali keisti programas pagal gamybos brėžinius, o tai naudinga gamintojams, dažnai keičiantiems gaminius.

Į įprastinę priežiūrą turėtų būti įtrauktas griebtuvo, kreipiamųjų dalių, pjovimo galvutės apsaugos, aušinimo sistemos, dujų sistemos, tepimo taškų ir elektros jungčių tikrinimas ir valymas. Purkštukus, apsauginius lęšius ir kitas eksploatacines medžiagas reikia patikrinti ir prireikus pakeisti.

Mašinos konfigūracija

Galutinė konfigūracija turėtų būti parenkama pagal faktinį pritaikymą, o ne tik lazerio galią.

Prieš prašydami pasiūlymo, pirkėjai turėtų patvirtinti vamzdžio formą ir matmenis, didžiausią ir mažiausią vamzdžio dydį, vamzdžio ilgį, medžiagą ir sienelės storį, numatomą gamybos apimtį, tipinius dalių brėžinius, reikalingą pjovimo greitį, briaunų kokybės reikalavimus, dirbtuvių erdvę ir maitinimo šaltinį, pjovimo dujas ir pagalbinę įrangą.

Prieš galutinį įrangos parinkimą rekomenduojamas pjovimo pavyzdys, pagrįstas faktine pirkėjo medžiaga ir brėžiniais.

Techninės specifikacijos

Galutinis pjovimo storis ir greitis turi būti patvirtinti pagal medžiagą, vamzdžio matmenis, sienelės storį, pjovimo dujas, reikalingą krašto kokybę ir gamybos tikslą.

Dažnai užduodami klausimai

Kokias medžiagas mašina gali apdoroti?

Jis gali būti sukonfigūruotas anglinio plieno, nerūdijančio plieno, cinkuoto plieno, aliuminio ir kitų tinkamų lazeriu pjaustomų metalų. Faktinės galimybės priklauso nuo medžiagos rūšies, storio, vamzdžio profilio, pjovimo dujų ir krašto kokybės reikalavimų.

Koks didžiausias pjovimo storis?

Kaip bendra nuoroda, 3 kW modelis tinkamomis sąlygomis gali apdoroti anglinio plieno vamzdžių sieneles iki maždaug 10–12 mm ir nerūdijančio plieno vamzdžių sieneles iki maždaug 5–6 mm. Šios vertės nėra universalios ribos. Tikrasis veikimas turi būti patvirtintas išbandant pirkėjo medžiagą, vamzdžio matmenis ir reikiamą krašto kokybę.

Kokį pjovimo greitį gali pasiekti mašina?

Įprastų plonų ir vidutinio storio vamzdžių etaloniniai greičiai gali svyruoti nuo maždaug 0,5 iki 8 m/min, priklausomai nuo medžiagos ir storio. Pavyzdžiui, 2 mm anglies plienas gali pasiekti maždaug 4–8 m/min., o 6 mm nerūdijantis plienas gali veikti maždaug 0,5–1,2 m/min. Skylių pjovimui, įpjovimui, kampams ir sudėtingiems kontūrams paprastai reikia mažesnio greičio.

Kokias vamzdžių formas galima iškirpti?

Standartinė programa apima apvalius, kvadratinius ir stačiakampius vamzdžius. Pasirinkti specialūs profiliai taip pat gali būti įmanomi patvirtinus jų matmenis ir tvirtinimo reikalavimus.

Koks yra didžiausias vamzdžio dydis?

Maksimalus vamzdžio skersmuo yra 120 mm, o maksimalus vamzdžio ilgis - 6100 mm. Naudojamas diapazonas turi būti patvirtintas pagal vamzdžio formą, sienelės storį, apkrovos metodą ir galutinę konfigūraciją.

Ar gali išpjauti skyles ir plyšius?

Taip. Ekonomiška pluošto lazerinių vamzdžių pjovimo mašina gali ne tik pjaustyti vamzdžius iki ilgio, bet ir atlikti skylių pjovimą, įpjovimą, kontūrų pjovimą ir galų apipjaustymą.

Ar mano programai pakanka 3 kW?

3 kW galios lazerio šaltinis tinka daugeliui įprastų vamzdžių apdorojimo programų. Paprastai ji yra pajėgesnė nei 2 kW sistema vidutinio storio vamzdžiams ir ekonomiškesnė nei 4 kW sistema, skirta vidutiniams gamybos poreikiams. Teisingas pasirinkimas priklauso nuo medžiagos, storio, vamzdžio dydžio, pjovimo greičio, gamybos apimties ir krašto kokybės. Pirkėjai įvertinimui turėtų pateikti faktinę ruošinio informaciją.

Ar turėčiau rinktis 2kW, 3kW ar 4kW?

Pasirinkite 2 kW, kai dauguma darbų yra susiję su plonasieniais vamzdžiais ir investicijų kontrolė yra prioritetas. Pasirinkite 3 kW, jei norite subalansuoti įprasto anglinio plieno, nerūdijančio plieno ir cinkuotų vamzdžių pritaikymų asortimentą. Pasirinkite 4 kW, kai reikalingas didesnis gamybos greitis, storesnės medžiagos arba nuolatinis intensyvus darbas.

Kokį tikslumą jis gali pasiekti?

Nurodytas padėties nustatymo tikslumas yra ±0,03 mm, kartotinio padėties nustatymo tikslumas ±0,03 mm. Tikrasis dalies tikslumas taip pat priklauso nuo vamzdžio tiesumo, suspaudimo, mašinos kalibravimo, pjovimo parametrų ir programos nustatymų.

Gamintojo palaikymas

EVER VIEW padeda klientams pasirinkti mašiną, konfigūruoti, įvertinti taikymą, pjaustyti mėginius ir paruošti prieš išsiuntimą.

Klientai gali pateikti vamzdžių matmenis, medžiagą, storį, gamybos reikalavimus ir brėžinius techninei peržiūrai. Individualizuotos konfigūracijos taip pat gali būti aptariamos atsižvelgiant į konkrečius vamzdžių apdorojimo poreikius.

Kodėl verta rinktis šią mašiną?

Šis ekonomiškas 3kW vamzdinis lazerinis pjaustytuvas siūlo praktišką pusiausvyrą tarp investicijų, apdorojimo galimybių ir kasdienio naudojimo. Jis tinka pirkėjams, kuriems reikalingas šviesolaidinis lazerinis sprendimas paprastiems metaliniams vamzdžiams, etaloninis anglies plieno pjovimo pajėgumas – maždaug 10–12 mm, o nerūdijančio plieno – 5–6 mm, lankstus skaitmeninis programavimas, universalus tvirtinimas ir sumažintos antrinės operacijos.

Palyginti su 2 kW galios mašina, jis suteikia didesnį pajėgumą vidutinio storio medžiagoms. Palyginti su 4kW mašina, ji gali pasiūlyti ekonomiškesnį sprendimą pirkėjams, kuriems nereikia maksimalaus storio ar nuolatinės didelės spartos gamybos.

Paprašykite pjovimo testo

Renkantis vamzdžių pjovimo mašiną, reikėtų atsižvelgti į faktinius ruošinius, o ne tik į specifikacijas.

Siųskite EVER VIEW savo vamzdžio dydį, medžiagą, storį, ilgį, gamybos apimtį, reikalingą pjovimo greitį ir dalies brėžinį, kad galėtumėte įvertinti pritaikymą ir konfigūruoti mašiną.
