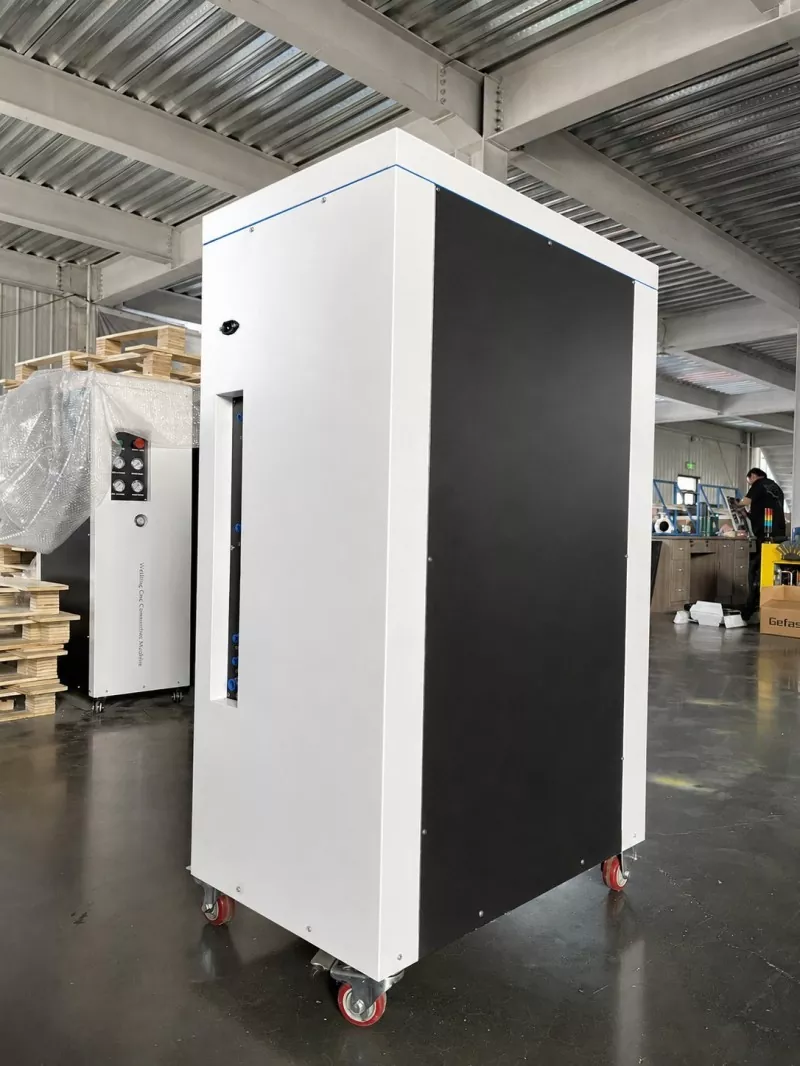

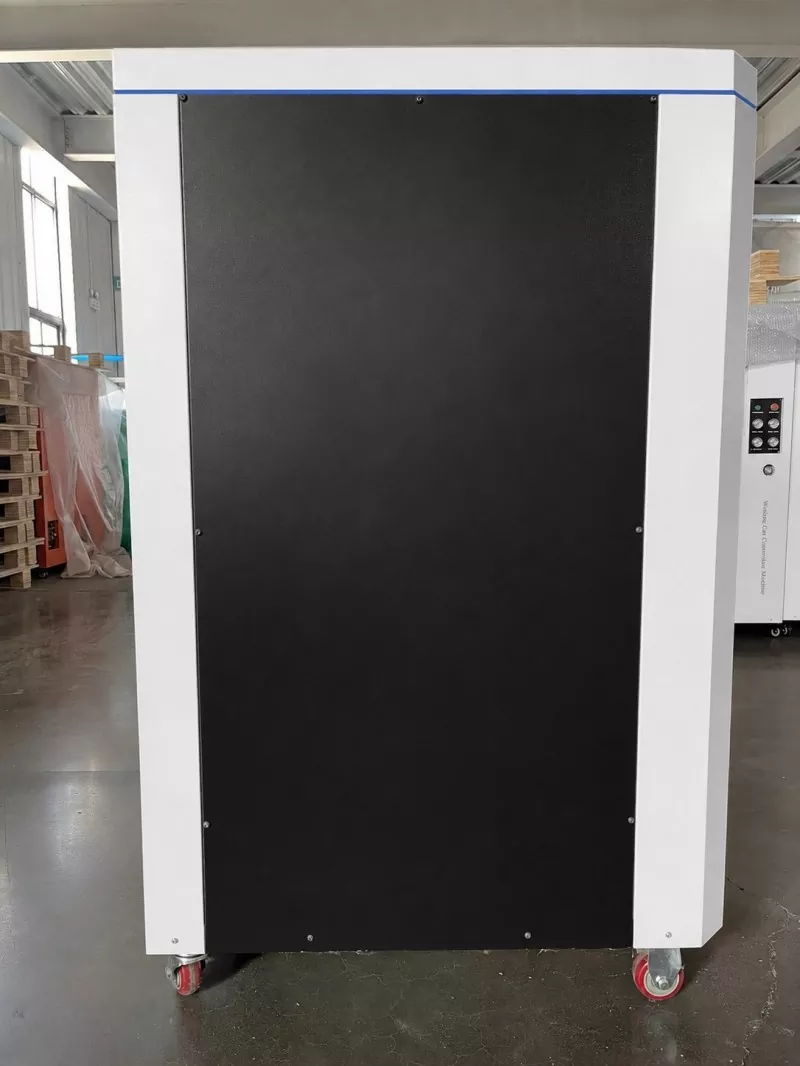

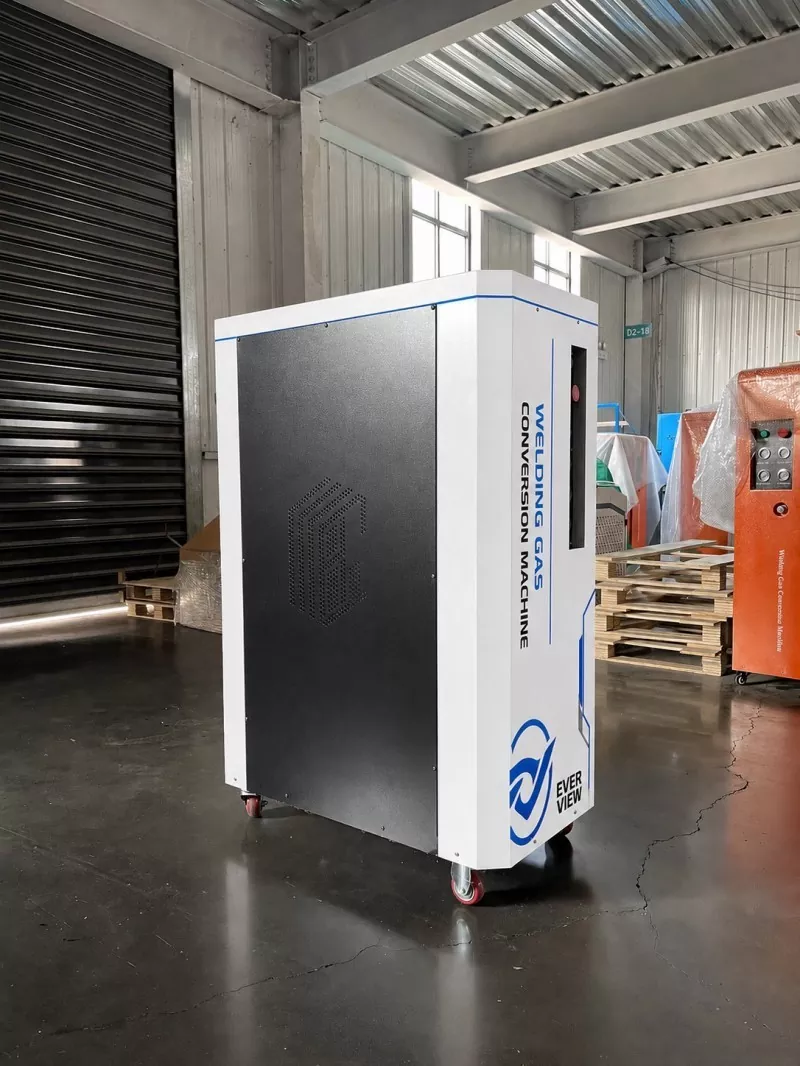

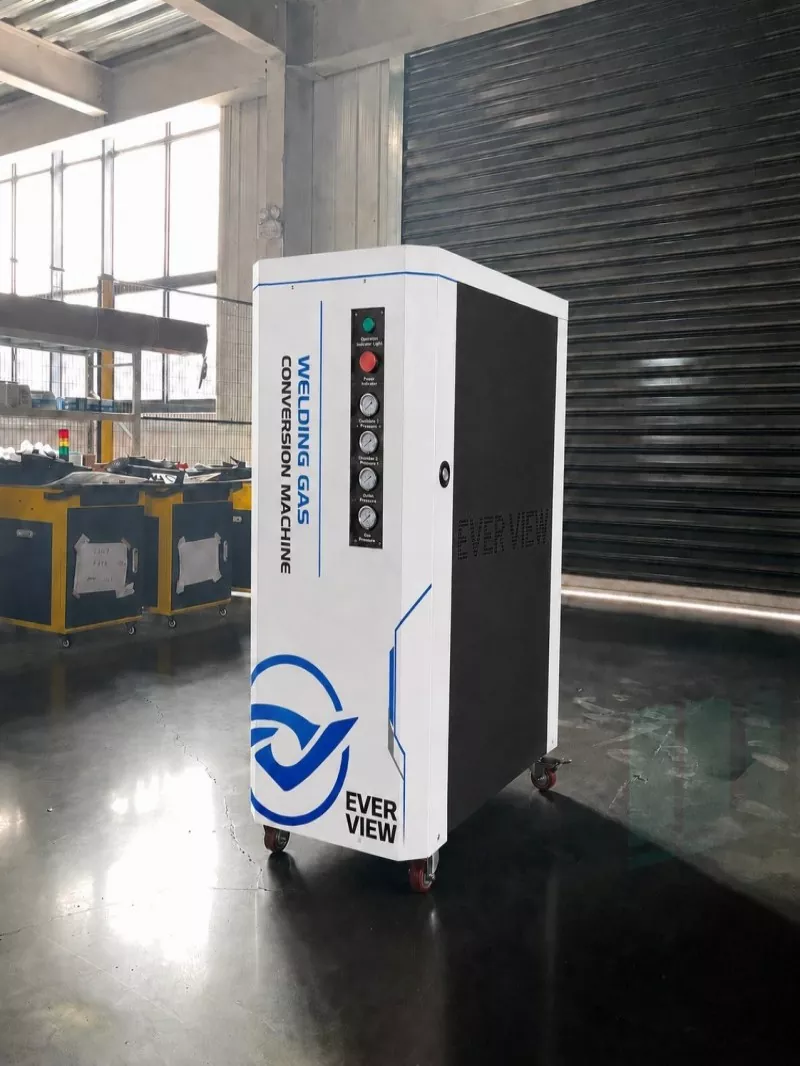

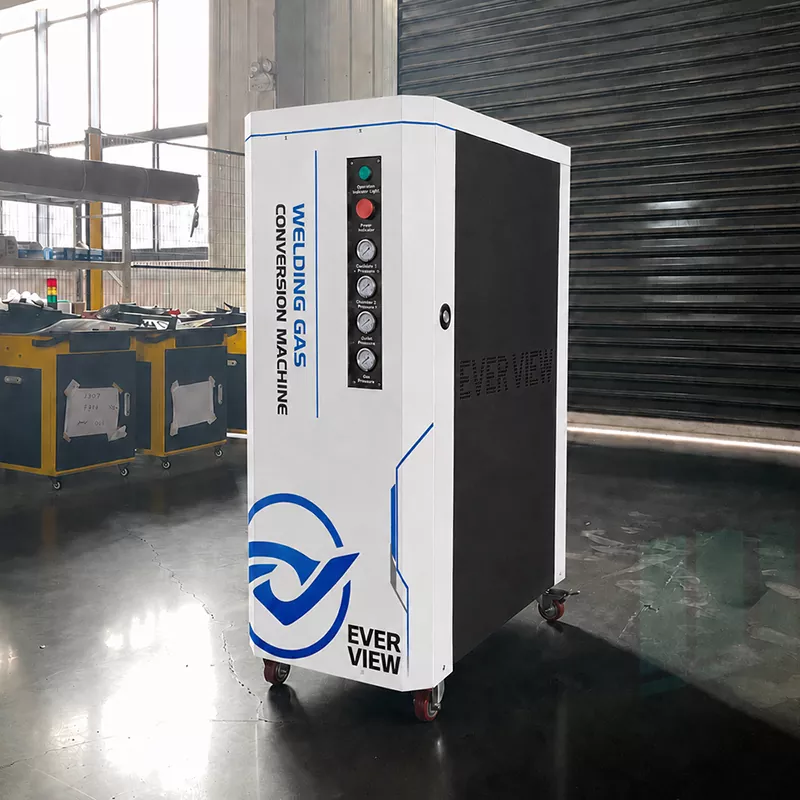

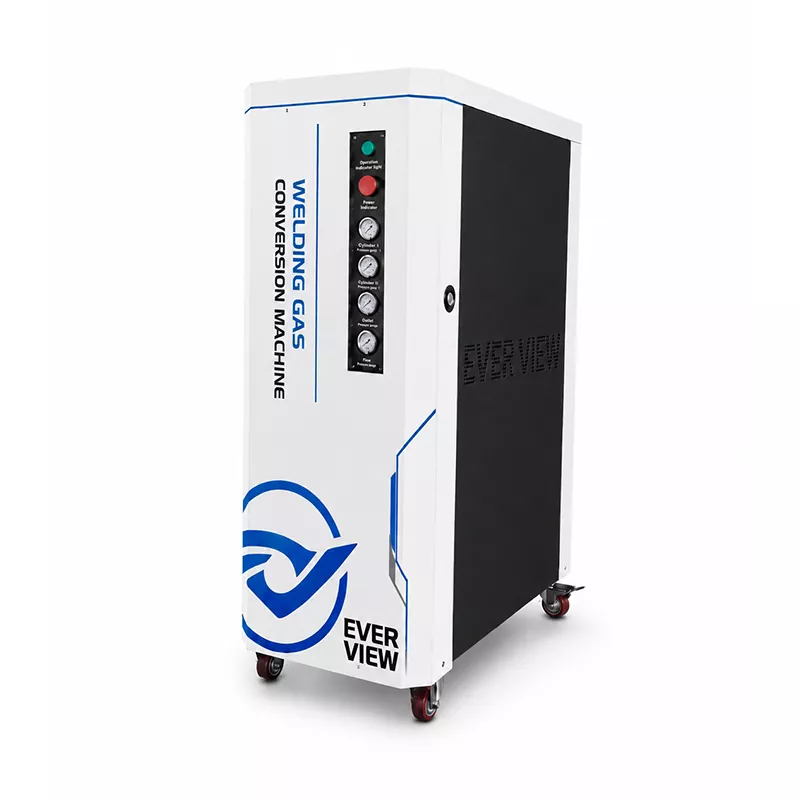

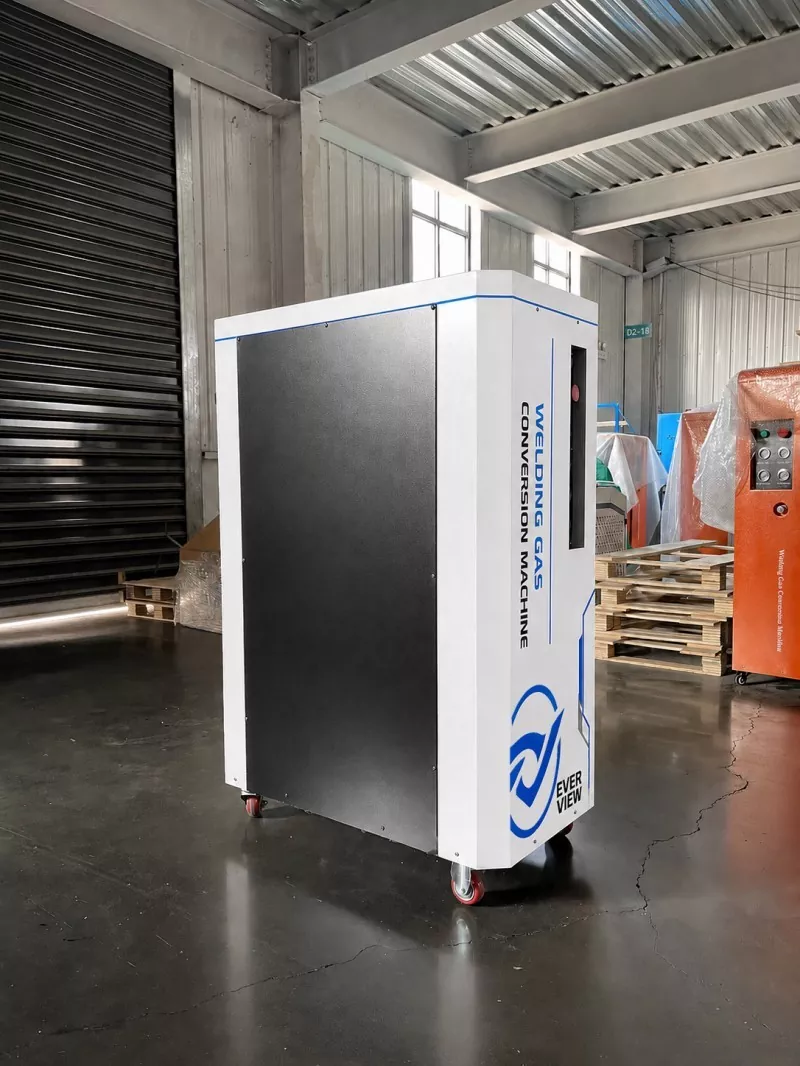

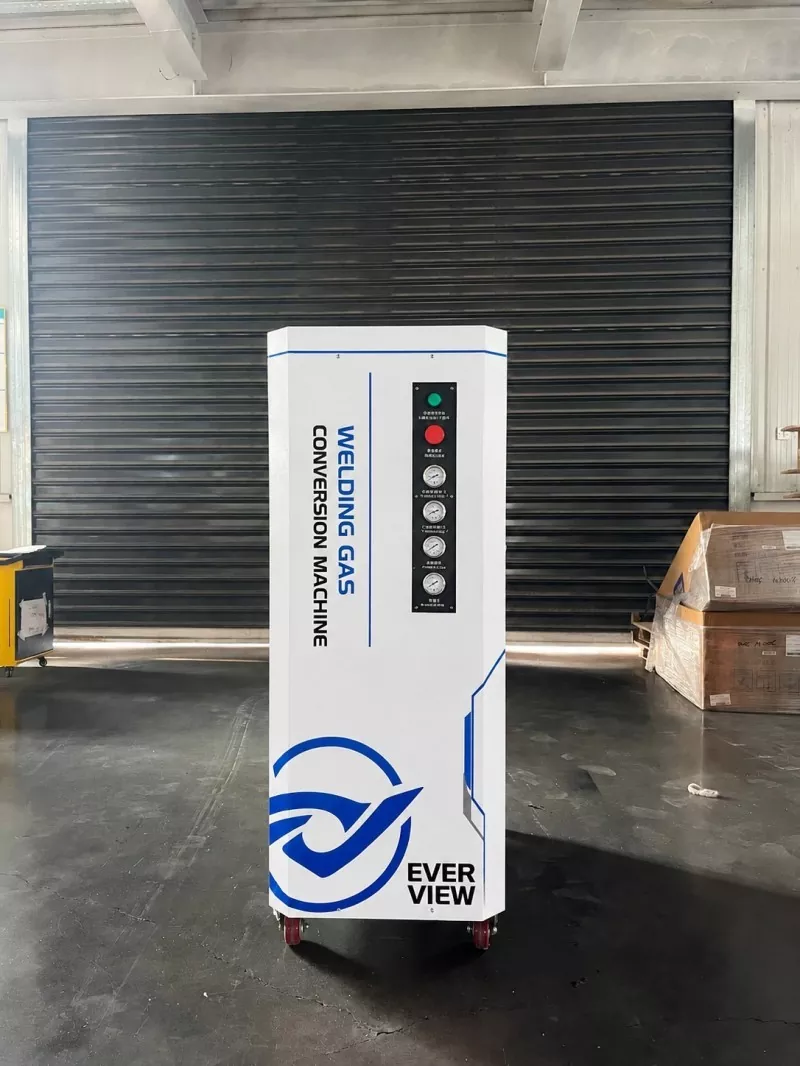

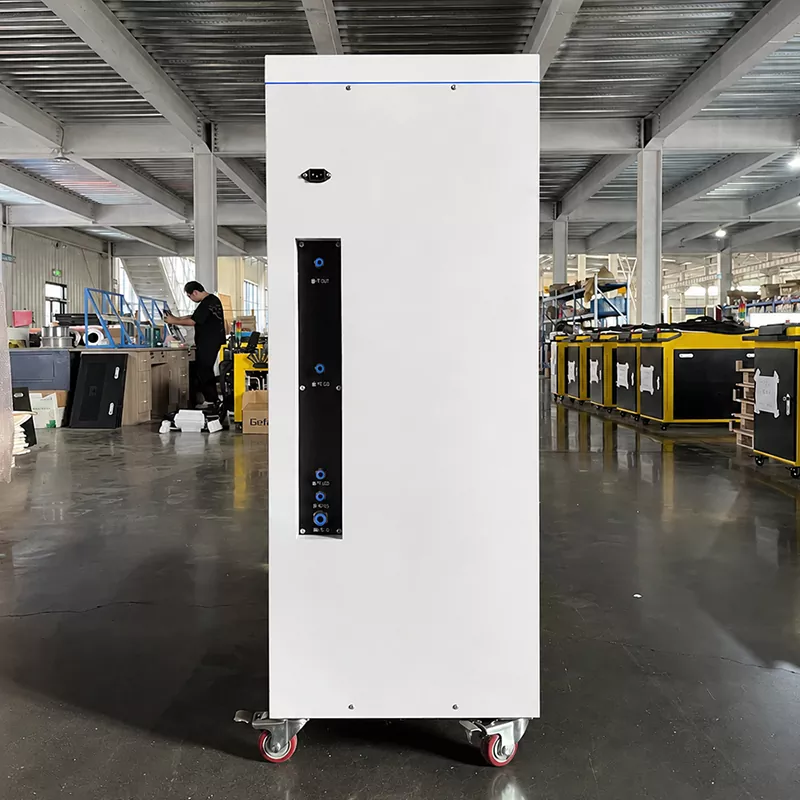

Azoto generatorius – nuo ​​1 iki 2

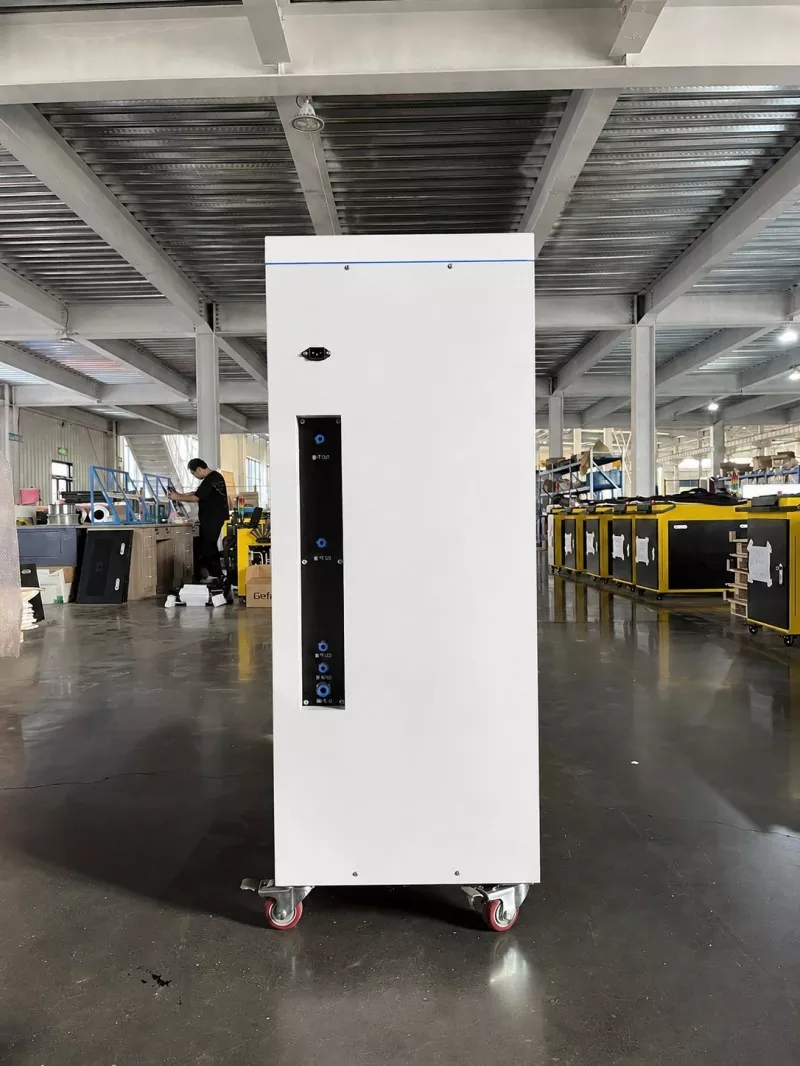

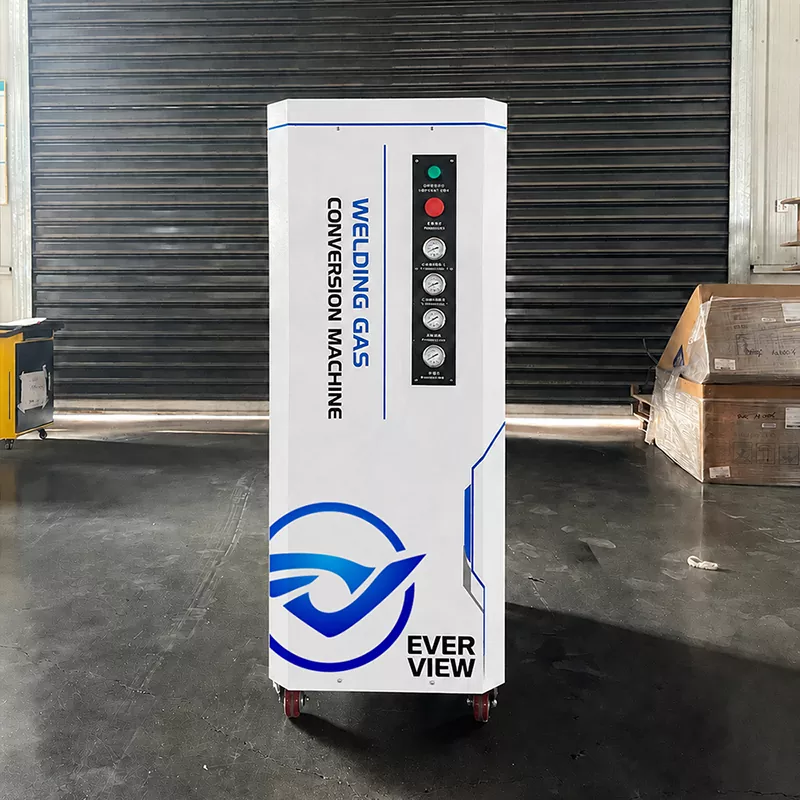

Azoto generatorius EVER VIEW - 1 To 2 yra pritaikytas dirbtuvėms, kuriose įrengti du lazerinio suvirinimo aparatai arba dvi suvirinimo stotelės. Vienas įrenginys nuolat tiekia stabilų apsauginį azotą į du suvirinimo taškus, pašalindamas su tradiciniu buteliuose išpilstytu azotu susijusias problemas, tokias kaip dažnas balionų keitimas, slėgio svyravimai, didelės pirkimo išlaidos, su balionų laikymu susiję pavojai saugai ir gamybos sustabdymai dėl dujų tiekimo nutraukimo.

Lazerinio suvirinimo dujų tiekimo principas

Aukštos temperatūros lazerinio suvirinimo metu azotas veikia kaip inertinės apsauginės dujos, izoliuojančios siūlę nuo atmosferos deguonies, užkertant kelią išsilydusio baseino oksidacijai, suvirinimo siūlės spalvos pasikeitimui, poringumui ir purslams. Naudodama suslėgtą orą kaip žaliavą, sistema naudoja anglies molekulinius sietus, kad atskirtų ir pagamintų 99,999 % didelio grynumo azotą. Jis užtikrina nepertraukiamą dujų tiekimą 24 valandas per parą, palaikydamas nerūdijančio plieno, anglinio plieno, aliuminio lydinių, techninės virtuvės reikmenų, automobilių dalių, tinkinto lakštinio metalo ir kt.

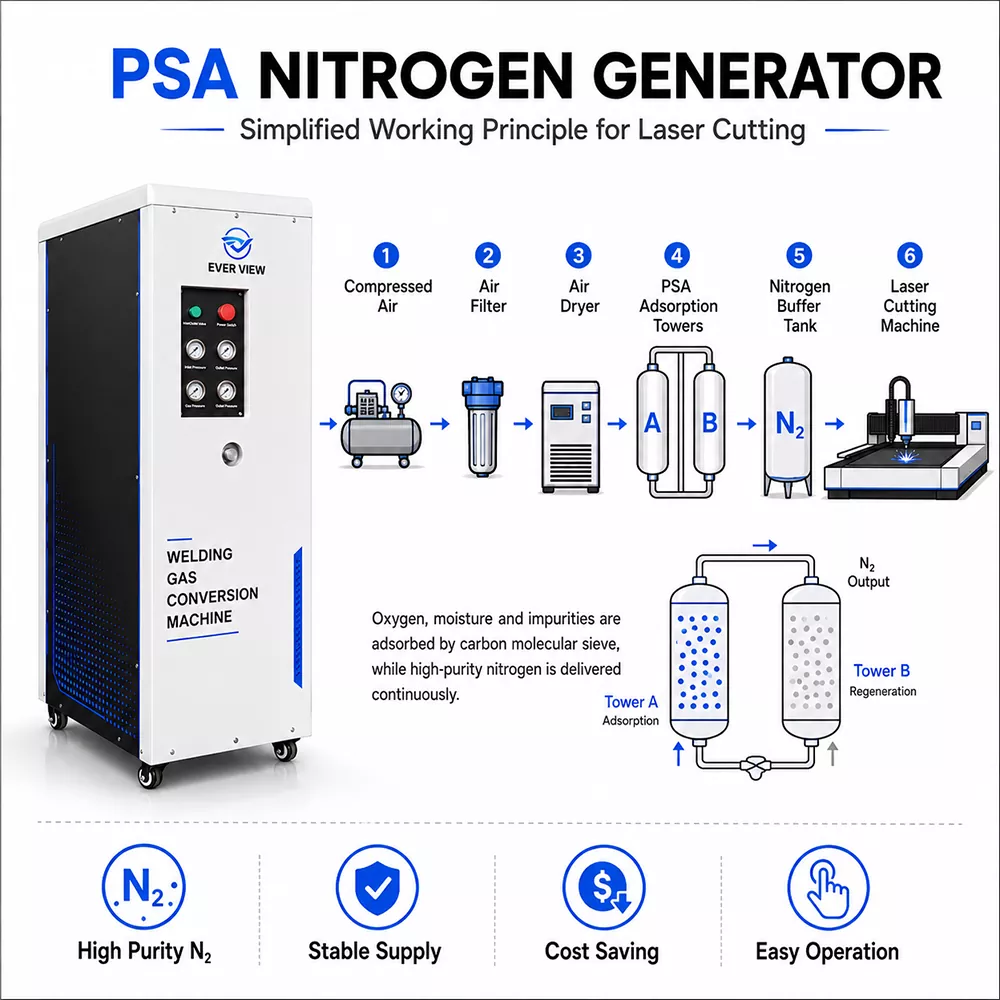

Pagrindinės technologijos

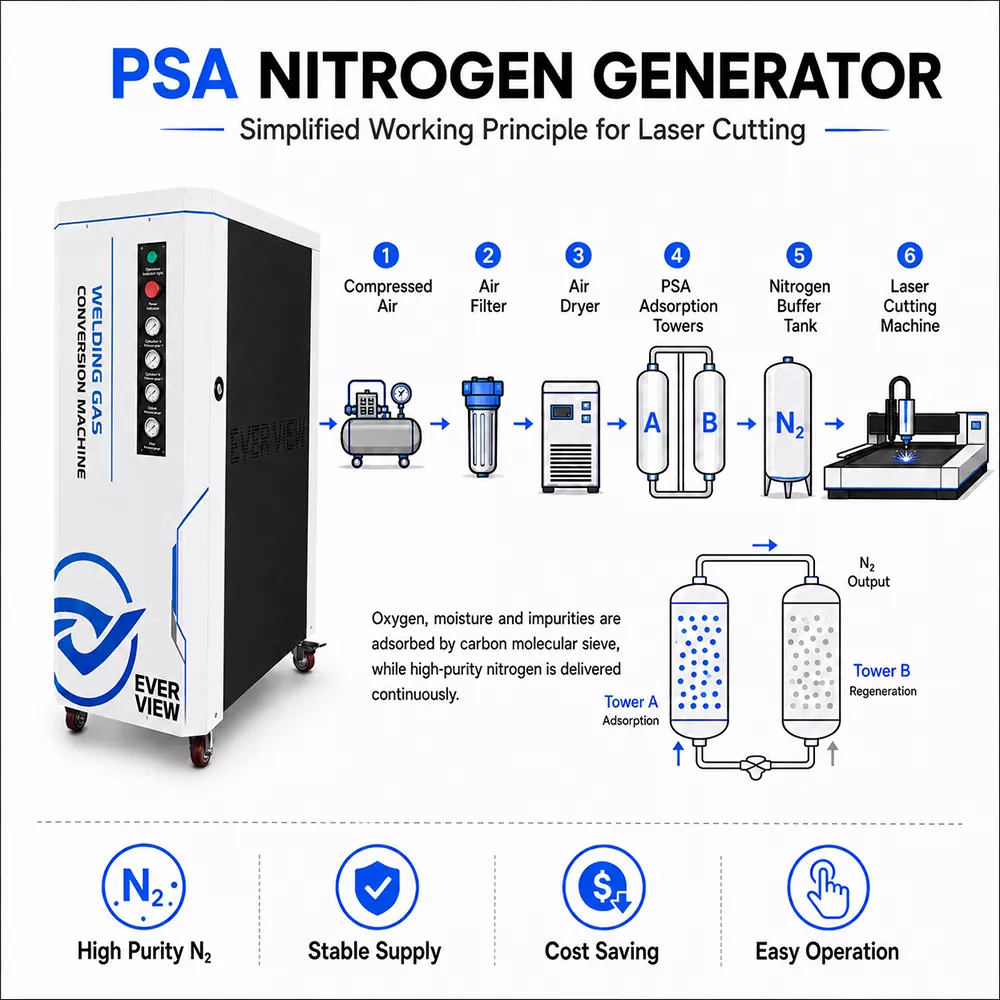

1. Oro valymas

Suslėgtame ore atliekamas kelių pakopų tikslus filtravimas, siekiant pašalinti vandenį, alyvą ir dulkes; švarus oras apsaugo molekulinius sietus ir prailgina įrangos tarnavimo laiką.

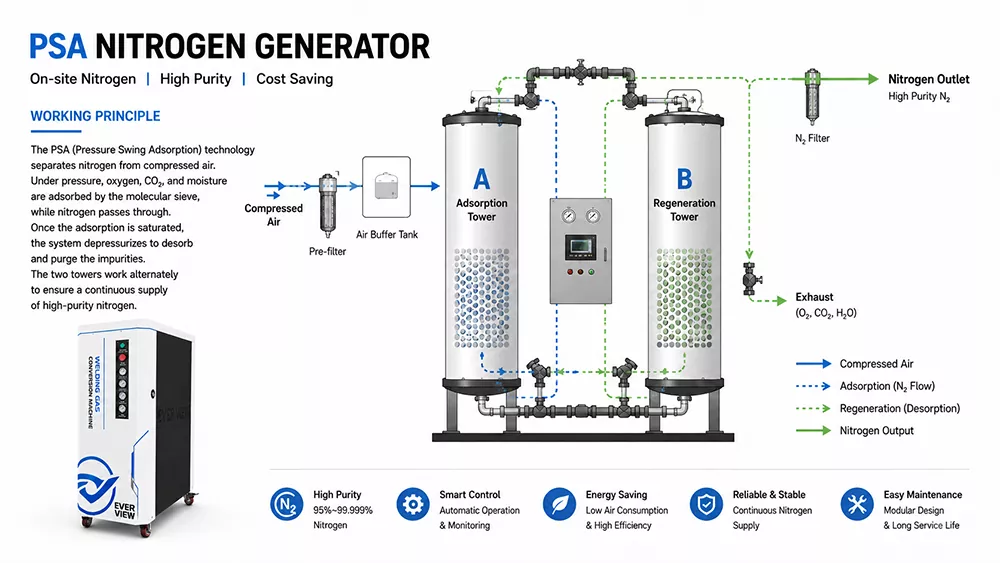

2. Adsorbcijos atskyrimas

Švarus oras patenka į dvigubos adsorbcijos bokštus; anglies molekuliniai sietai selektyviai adsorbuoja deguonį ir išskiria labai gryną azotą, skirtą naudoti kaip suvirinimo apsaugines dujas.

3. Kintamoji regeneracija

Dvigubi bokštai veikia besisukdami – vienas gamina dujas, o kitas sumažina slėgį, kad desorbuotųsi ir regeneruotųsi – užtikrina stabilų, nuolatinį dujų tiekimą visą parą ir palaiko tuo pačiu metu pilnos apkrovos gamybą dviejose stotyse.

Pagrindiniai produkto pranašumai

1. Bendras dviejų stočių tiekimas (vienas su dviem): taupo investicijas ir grindų plotą

Vienas įrenginys tiekia du lazerinio suvirinimo aparatus, todėl nebereikia dviejų atskirų nedidelių azoto generatorių. Tai sumažina pradines pirkimo išlaidas, taupo dirbtuvių plotą ir supaprastina vamzdynų montavimą bei priežiūrą, todėl tai yra labai ekonomiškas pasirinkimas mažoms ir vidutinėms metalo gamybos įmonėms su dviejų stočių sąranka.

2. Žymus ilgalaikių dujų sąnaudų sumažėjimas (60–70 proc.)

Išpilstytas azotas sukelia paslėptas išlaidas, tokias kaip balionų nuoma, transportavimas, darbas balionų keitimui ir prastovos nuostoliai dėl dujų tiekimo nutraukimo. Gaminant azotą vietoje sunaudojamas tik suslėgtas oras ir nedidelis kiekis elektros energijos; dujos kainuoja vos trečdalį išpilstyto azoto, o investicijos į dviejų stočių cechą atsiperka tik 2–3 mėnesius.

3. Saugesnis dirbtuvės naudojimas ir paprastas valdymas

Aukšto slėgio balionams reikalingos specialios saugojimo vietos ir dažnas tvarkymas rankomis, todėl kyla smūgio ir nuotėkio pavojus. EVER VIEW „vienas su dviem“ azoto generatorius gamina dujas pagal poreikį ir veikia esant žemam slėgiui:

- Paleidimas/sustabdymas vienu paspaudimu; visiškai automatinis, be priežiūros veikimas po parametrų nustatymo

- Kompaktiška konstrukcija leidžia statyti tiesiai šalia suvirinimo gamybos linijos

- Pašalina dažno cilindrų transportavimo ir krovimo poreikį; apima automatinį drenažo modulį, kuris sumažina kasdienę priežiūrą

4. Išmani pramoninė valdymo sistema

Visuose modeliuose standartiškai yra PLC ir jutiklinio ekrano valdikliai, skirti realiu laiku stebėti azoto grynumą, srautą ir slėgį. Automatiniai aliarmai suveikia esant parametrų anomalijoms, užtikrinant pastovią suvirinimo kokybę. Įrenginys pasižymi mažo triukšmo spintos dizainu, tinkančiu nuolatinei gamybai dviem pamainomis.

Realaus pasaulio gamyklos taikymo atvejo analizė

Projekto fonas

Vidutinio dydžio nerūdijančio plieno virtuvės reikmenų perdirbimo įmonė Džedziange naudojo du lazerinio suvirinimo aparatus, gaminančius nerūdijančio plieno indus ir kriaukles, iš pradžių naudojusias buteliuose išpilstytu azotu.

Ankstesni iššūkiai

1. Dvi darbo vietos kasdien suvartodavo 2–3 cilindrus azoto; darbininkai per pamainą keisdavo cilindrus po 1,5 valandos, ribodami gamybos pajėgumus.

2. Dėl nestabilaus dujų slėgio pakito suvirinimo siūlės spalva ir atsirado oksidacijos defektų, todėl poliravimas po suvirinimo buvo atliktas 12 %.

3. Mėnesinės azoto įsigijimo ir balionų nuomos išlaidos siekė 1100 USD, o daug balionų užima vertingą vietą.

Modernizavimo sprendimas ir įgyvendinimo rezultatai

Pasirinktas EVER VIEW N2-PR-T2 azoto generatorius – nuo ​​1 iki 2, kad atitiktų dviejų darbo vietų reikalavimus:

1. Panaikintas kasdienis cilindrų keitimo procesas, padidinus nuolatinės gamybos linijos efektyvumą 18 %;

2. Stabilus 99,999% didelio grynumo azotas pašalino oksidacijos defektus, sumažindamas poliravimo perdirbimo greitį iki 2,3%;

3. Mėnesio dujų sąnaudos sumažėjo iki 360 USD, o investicijos į įrangą atsipirko per 3 mėnesius;

4. Atsisakė būtinybės kaupti aukšto slėgio balionus vietoje, todėl dirbtuvės buvo tvarkingos ir žymiai sumažėjo gaisrinės saugos rizika.

Techninės specifikacijos

Taikomos pramonės šakos ir scenarijai

Visų pirma skirtas apsauginėms dujoms naudojant dviejų darbo vietų lazerinį suvirinimą, apimantį pagrindinius metalo apdirbimo sektorius: nerūdijančio plieno virtuvės reikmenų suvirinimą, aliuminio lydinių techninės įrangos / automobilių dalių suvirinimą, lakštinio metalo korpusų / metalinių rėmų gamybą, tiksliųjų prietaisų komponentų suvirinimą, liftų dalis ir nerūdijančio plieno baldų gamybą. Į eksportą orientuotos gamyklos, naudojantys šį gaminį, gali pasiekti ryškias, be oksidacijos suvirinimo siūles, sumažinti perdirbimo poreikį ir padidinti užsienio klientų pripažinimą.

Kodėl verta rinktis EVER VIEW

EVER VIEW specializuojasi integruotuose sprendimuose, kuriuose lazerinė įranga derinama su azoto generavimu vietoje, apimanti MTTP, gamybą ir aptarnavimą po pardavimo. Skirtingai nuo standartinės įrangos prekybininkų, mes pritaikome srauto greitį, grynumą, slėgį ir vamzdynų konfigūracijas pagal konkrečias kliento dirbtuvių sąlygas.

Pagrindinės vertės pasiūlymas:

1. Stabilus 99,999 % didelio grynumo azotas užtikrina pastovią gatavų lazeriu suvirintų gaminių kokybę;

2. Vienas įrenginys tiekia du suvirinimo aparatus, sumažinant visas investicijas į įrangą;

3. Ilgalaikės dujų sąnaudos sumažintos daugiau nei 60%, su trumpu atsipirkimo laiku;

4. Visiškai automatizuota ir paprasta valdyti; standartiniai dirbtuvių darbuotojai gali juo lengvai naudotis;

5. Nėra aukšto slėgio balionų atsargų; dujų tvarkymas ceche tvarkingas ir saugus;

6. Vieno langelio paslauga, įskaitant pasirinkimą ir skaičiavimą prieš pardavimą, montavimo gaires ir pasaulinį aptarnavimą po pardavimo.

DUK

1 klausimas: ar sumažės slėgis, jei du suvirinimo aparatai vienu metu dirbs visa apkrova su EVER VIEW azoto generatoriumi – nuo ​​1 iki 2?

A: Ne. Įrangoje yra dviejų bokštų ciklinė dujų generavimo struktūra, užtikrinanti stabilų, nuolatinį azoto išleidimą, o vidinis nepriklausomas paskirstymo vamzdynas subalansuoja abiejų linijų išėjimo slėgį. Tiesiog pasirinkite tinkamą modelį pagal bendrą dviejų suvirinimo aparatų dujų suvartojimą; grynumas ir slėgis išlieka stabilūs net ir tuo pačiu metu suvirinant visa apkrova. Siūlome nemokamas dujų suvartojimo analizės ir modelio parinkimo paslaugas.

2 klausimas: kiek laiko užtrunka azoto generatoriaus pirkimo sąnaudoms susigrąžinti, palyginti su azoto naudojimu buteliuose?

A: Daugumos dirbtuvių, veikiančių po dvi stotis per dieną, atsipirkimo laikotarpis yra 2–4 ​​mėnesiai, atsižvelgiant į dienos suvirinimo trukmę, apdorotas medžiagas ir ankstesnį azoto suvartojimą. Po pirminio pirkimo sistema sunaudoja tik suslėgtą orą ir nedidelį kiekį elektros energijos, todėl nebereikia nuolatinių dujų pirkimo ar balionų nuomos išlaidų.

3 klausimas: ar sunku prižiūrėti azoto generatorių? Ar įprasti operatoriai gali susitvarkyti savarankiškai?

A: Kasdienis valdymas yra labai paprastas: jis paleidžiamas vienu paspaudimu ir veikia automatiškai po pradinės sąrankos. Atliekant įprastinę priežiūrą, tikslumo filtro elementą reikia keisti tik kas 6–12 mėnesių, o įmontuota automatinė drenažo sistema sumažina rankinio valymo poreikį. Pateikiami mokomieji vaizdo įrašai ir spausdinti vadovai, todėl dirbtuvių darbuotojai, neturintys patirties dirbant su dujų įranga, greitai įsibėgės.
