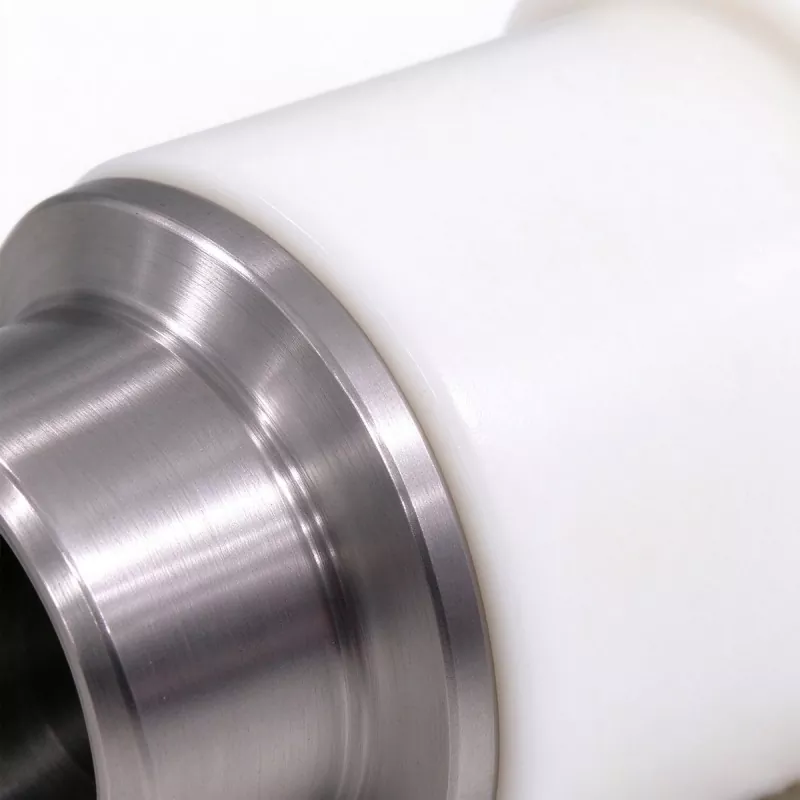

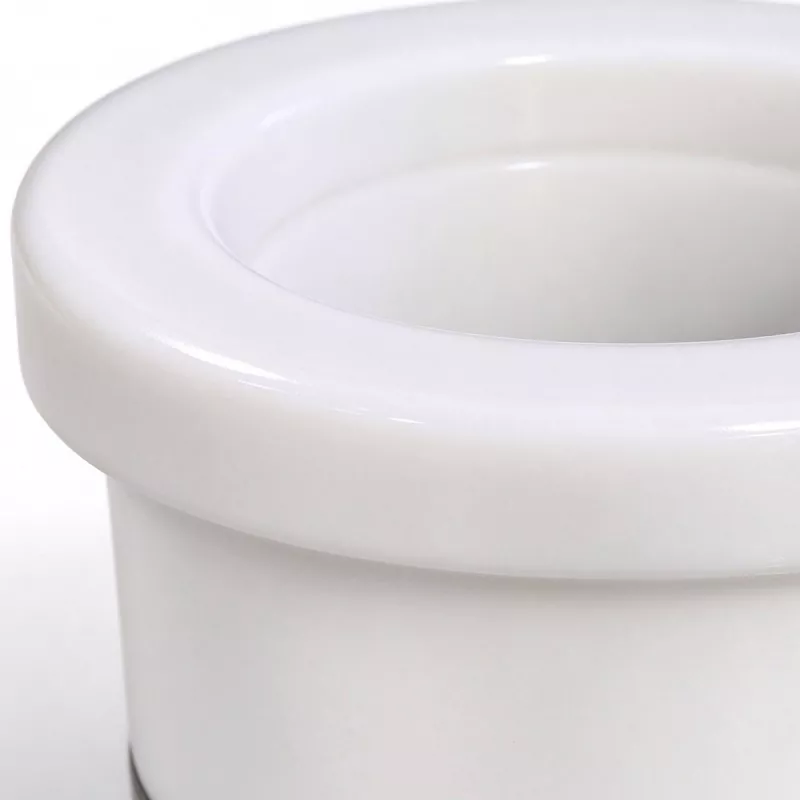

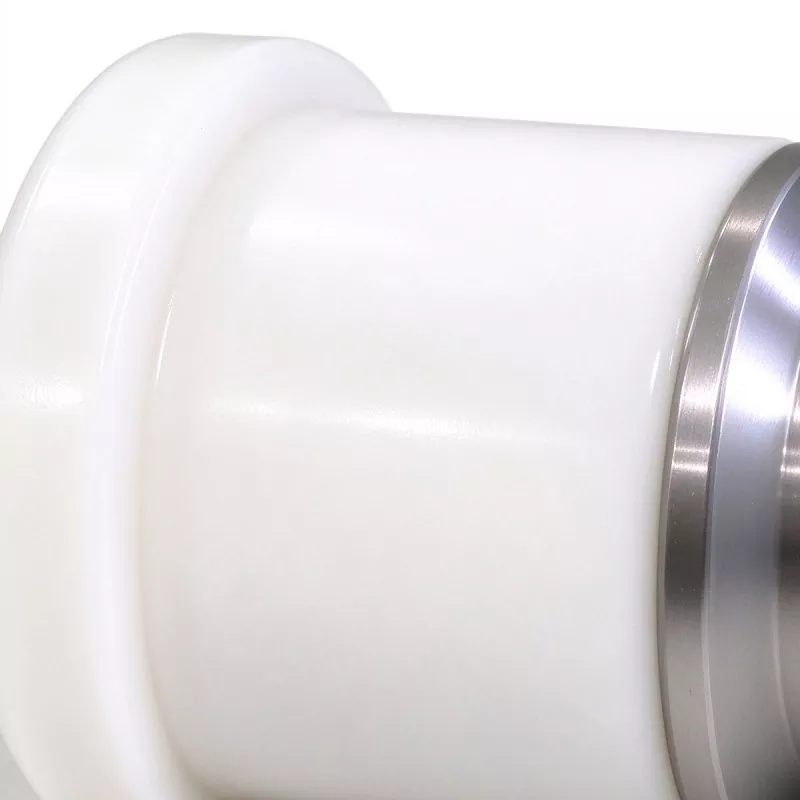

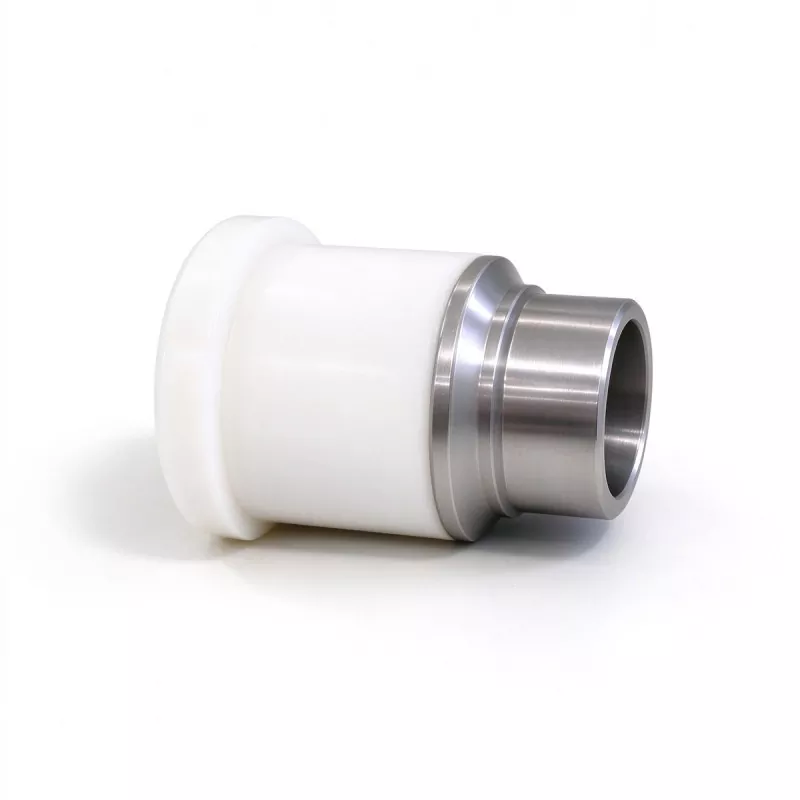

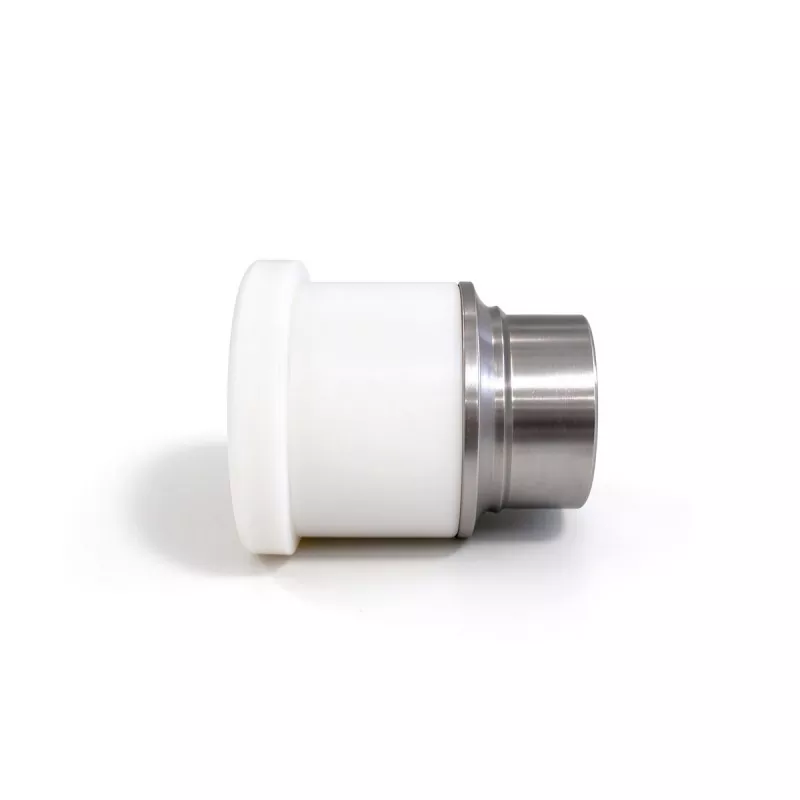

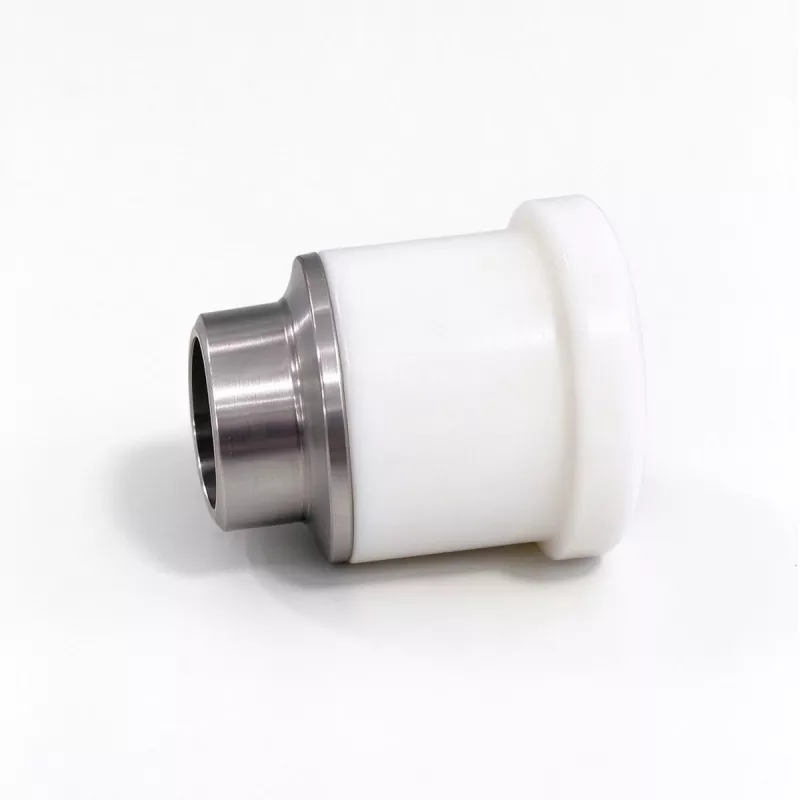

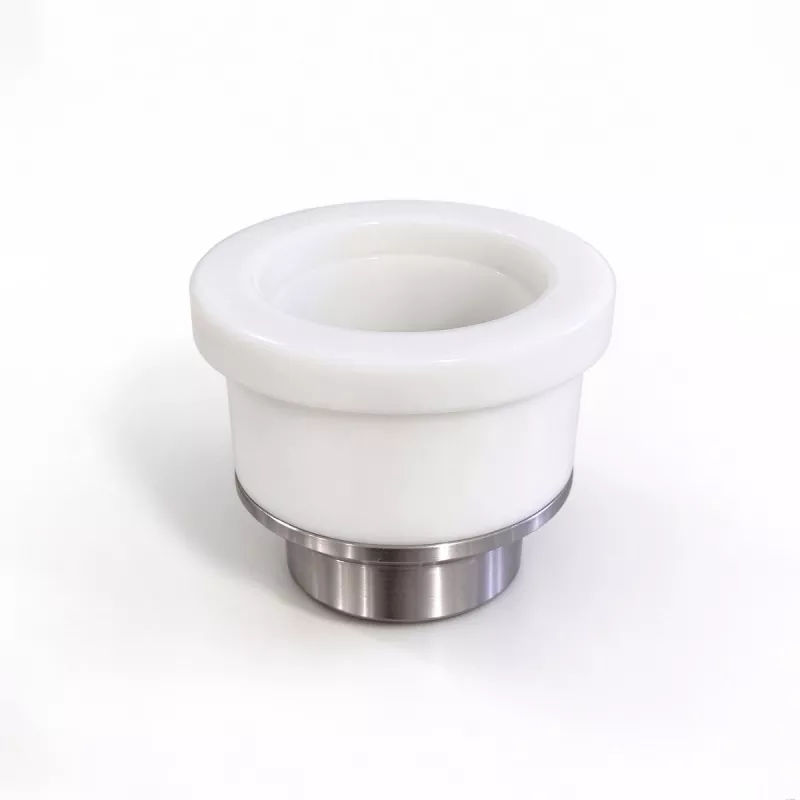

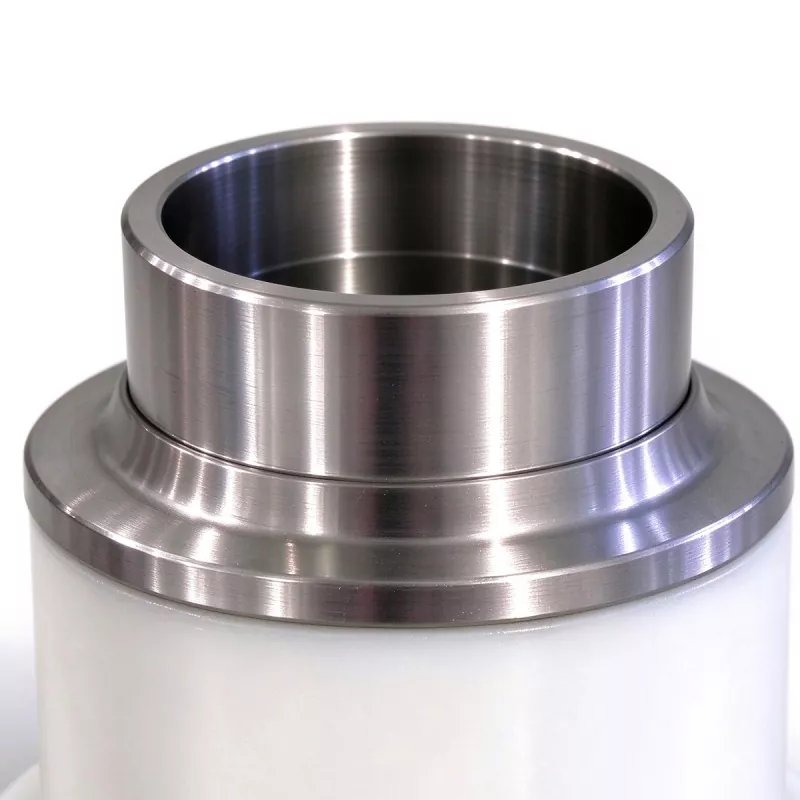

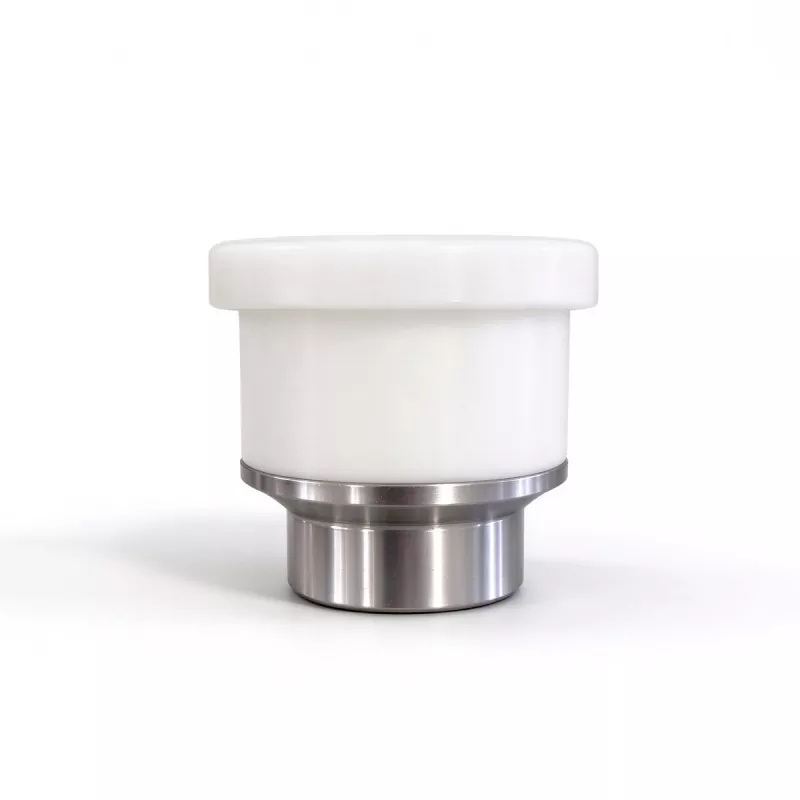

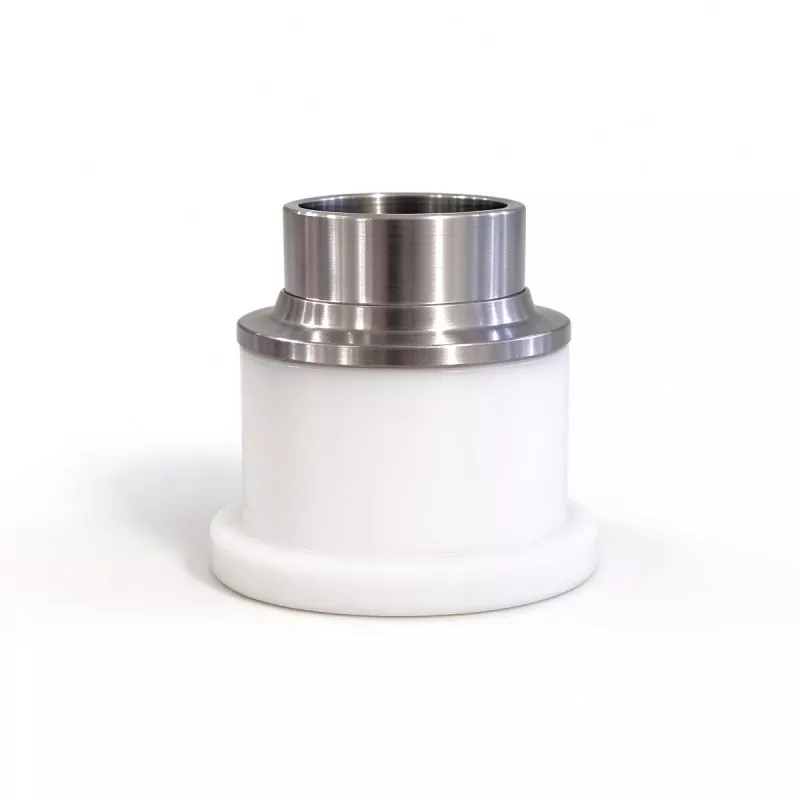

Lazerinis pjovimo galvutės keraminis žiedas

EVER VIEW tiekia pakaitinius keraminius pluošto lazerinių pjovimo galvučių komponentus, palaiko purkštukų padėtį, elektros izoliaciją ir aukščio jutimo funkcijas suderinamuose pjovimo galvučių mazguose. Kaip maža eksploatacinė medžiaga, sumontuota arti antgalio, lazerinio pjovimo galvutės keraminis žiedas veikia vietoje, kuriai gali būti daroma šiluma, purslai, dulkės ir kartais mechaninis poveikis.

Tinkamas keraminis žiedas turi būti parinktas pagal faktinę pjovimo galvutės struktūrą. Skirtingų modelių išorinis skersmuo, vidinis skersmuo, aukštis, sriegis, kontaktų išdėstymas ir tvirtinimo konstrukcija gali skirtis.

Perkant pakaitinį, EVER VIEW rekomenduoja pateikti pjovimo galvutės modelį, originalų dalies numerį, matmenis arba aiškias nuotraukas. Mūsų komanda gali padėti suderinti specifikacijas prieš siūlant kainą ir palaikyti techninės priežiūros atsargas arba masinius užsakymus.

Pagrindinė apatinės pjovimo galvutės dalis

Lazerinis pjovimo galvutės keramikinis žiedas yra tarp pjovimo galvutės mazgo ir su purkštuku susijusių komponentų. Tiksli jo struktūra priklauso nuo pjovimo galvutės konstrukcijos, tačiau dažniausiai ji prisideda prie mechaninės padėties nustatymo ir elektrinės izoliacijos.

Palaikykite purkštukų padėtį

Keraminis korpusas ir susijusi tvirtinimo konstrukcija padeda išlaikyti antgalio mazgą numatytoje padėtyje. Tinkami matmenys ir koncentriškumas yra svarbūs, nes antgalis turi išlaikyti reikiamą ryšį su lazerio spinduliu.

Pateikite elektros izoliaciją

Keraminė medžiaga užtikrina elektros izoliaciją tarp pasirinktų laidžių pjovimo galvutės dalių. Ši charakteristika yra svarbi pjovimo galvutėms, kurios naudoja talpinį aukščio jutiklį, kad galėtų stebėti atstumą tarp purkštuko mazgo ir metalinio ruošinio.

Aukščio jutimas priklauso nuo surinkimo

Suderinamose pjovimo galvutėse keraminis žiedas veikia kartu su antgaliu ir jutikliais, o ne kaip nepriklausomas jutiklis.

Išlaikykite jutimo struktūrą

Keraminis korpusas atskiria atitinkamus laidžius komponentus išlaikant mechaninį ryšį, kurio reikalauja jutiklis. Priklausomai nuo konkrečios konstrukcijos, taip pat gali būti įmontuoti kontaktiniai taškai arba laidūs įdėklai.

Sumažinkite diegimo variaciją

Tinkamai suderintas keraminis žiedas padeda su antgaliu susijusiam mazgui grįžti į numatytą padėtį po pakeitimo. Netinkami matmenys gali turėti įtakos surinkimo tinkamumui ir gali prireikti papildomos aukščio jutimo sistemos trikčių šalinimo.

Kas gali sugadinti žiedą?

Lazerinis pjovimo galvutės keramikinis žiedas veikia arti ruošinio, todėl jis yra pažeidžiamas keliomis praktinėmis gamybos sąlygomis.

Susidūrimo žala

Iškreiptas lapas, iškilęs ruošinys arba programavimo klaida gali pjovimo galvutę liesti su medžiaga. Po susidūrimo reikia patikrinti keraminį korpusą, ar nėra įtrūkimų, drožlių ar poslinkio.

Karštis ir purslai

Nuolatinis pjovimas apsaugo apatinę pjovimo galvutės sritį nuo karščio ir metalo purslų. Įprastinės priežiūros metu reikia pašalinti užteršimą aplink keraminį žiedą, antgalį ir kontaktinę sritį.

Prieš keisdami kitas dalis patikrinkite

Pažeistas keraminis žiedas gali sukelti simptomus, kurie, atrodo, yra susiję su antgaliu arba aukščio valdymo sistema. Tačiau tai neturėtų būti automatiškai laikoma kiekvienos pjovimo problemos priežastimi.

Patikrinkite fizinę būklę

Ieškokite įtrūkimų, įtrūkusių kraštų, deformacijų, užteršimo ar neįprasto laisvumo. Jei keraminis korpusas yra akivaizdžiai pažeistas, reikia vengti tolesnio naudojimo, kol nebus įvertintas komponentas.

Patikrinkite kontaktinę sritį

Jei pjovimo galvutės konstrukcijoje yra laidūs kontaktai, patikrinkite jų būklę pagal gamintojo techninės priežiūros procedūrą. Prastas kontaktas gali paveikti jutimo grandinę.

Dydis yra didesnis nei išorinis skersmuo

Perkant vien tik pagal išorinį skersmenį, galima netinkamai pakeisti. Skirtingi keraminiai žiedai gali turėti panašias išorines formas, naudojant skirtingas tvirtinimo konstrukcijas ar kontaktų išdėstymą.

Išmatuoti matmenys

Jei įmanoma, nurodykite išorinį skersmenį, vidinį skersmenį ir bendrą aukštį. Matavimai turėtų būti paimti iš originalios sudedamosios dalies, o ne įvertinti iš nuotraukų.

Patikrinkite giją ir kontaktus

Sriegio dydis, tvirtinimo sąsaja ir kontakto padėtis taip pat gali nulemti suderinamumą. Purkštuko sąsaja turėtų būti vertinama kartu su keraminio žiedo struktūra.

Galutinės specifikacijos turi būti suderintos su faktiniu pjovimo galvutės mazgu.

Suderinkite žiedą su pjovimo galvute

Lazerinis pjovimo galvutės keramikinis žiedas turėtų būti traktuojamas kaip specifinė pjovimo galvutės eksploatacinė medžiaga, o ne universalus priedas.

Skirtingi modeliai naudoja skirtingus dizainus

Pjovimo galvutės gali skirtis pagal keraminio žiedo matmenis, sriegius, vietos nustatymo ypatybes ir kontaktų konfigūraciją. Netgi panašūs produktai gali būti nekeičiami.

Originali informacija padeda

Originalios dalies numeris, pakuotės etiketė ir pjovimo galvutės modelis yra naudingos nuorodos, kaip identifikuoti pakeitimą. Aiškios nuotraukos gali dar labiau sumažinti neteisingo atitikimo galimybę.

Paprastas identifikavimo procesas

EVER VIEW gali padėti pirkėjams, kurie nežino tikslios keraminio žiedo specifikacijos.

Pradėkite nuo įrangos

Pateikite pjovimo galvutės gamintoją ir modelį. Jei pjovimo galvutė turi vardinę lentelę arba modelio žymėjimą, pridėkite aiškią nuotrauką.

Pridėkite senosios dalies informaciją

Siųskite originalaus keraminio žiedo nuotraukas iš skirtingų kampų kartu su turimais išmatavimais, dalių numeriais ir kontaktine informacija.

PJOVIMO GALVUTĖ → SENA DALIS → MATMENYS → FOTO → SPECIFIKACIJA

Šis procesas ypač naudingas pirkėjams užsienyje, lazerių paslaugų įmonėms ir platintojams, tiekiantiems atsargines dalis esamoms mašinoms.

Montavimas reikalauja priežiūros

Keraminis žiedas yra tikslus komponentas, todėl jį keičiant reikia elgtis atsargiai.

Prieš montuodami patikrinkite

Įsitikinkite, kad naujajame komponente nėra matomų įtrūkimų, drožlių ar užteršimo. Prieš montuodami patikrinkite matmenis ir tvirtinimo konstrukciją.

Venkite mechaninių pažeidimų

Keramika gali būti pažeista dėl smūgio arba per didelės jėgos. Sumontuokite komponentą pagal pjovimo galvutės gamintojo procedūrą ir venkite per daug priveržti susijusių tvirtinimo dalių.

Purkštuko bloką laikykite stabiliai

Keraminis žiedas neveikia vienas. Reikėtų atsižvelgti į jo būklę kartu su antgaliu ir kitais komponentais, esančiais apatiniame pjovimo galvutės gale.

Patikrinkite purkštukų padėtį

Pakeitę patikrinkite, ar antgalis yra tinkamai įstatytas ir ar atitinkamas mazgas išlieka saugus.

Patikrinkite aukščio jutimą

Jei naudojamas talpinis jutiklis, prieš grąžindami mašiną į įprastą gamybą, po priežiūros patikrinkite įprastą aukščio jutimo veikimą.

Taikymas metalo pjovimui lazeriu

EVER VIEW pakaitiniai keraminiai komponentai yra skirti pluošto lazerinio pjovimo įrangai, naudojamai įvairiose metalo gamybos aplinkose.

Lakštinio metalo apdirbimas

Įprastas pritaikymas apima anglinio plieno, nerūdijančio plieno ir aliuminio lakštų apdirbimą mašinų dalims, spintelėms, korpusams ir pagamintiems metaliniams komponentams.

Gamybos ir aptarnavimo įranga

Jie taip pat gali būti svarbūs pjovimo lazeriu paslaugų centrams, įrangos priežiūros įmonėms, mašinų gamintojams ir platintojams, kurie prižiūri kelias pjovimo galvučių konfigūracijas.

Teisingą modelį lemia pjovimo galvutės struktūra, o ne tik apdorojama medžiaga.

Sukurkite praktinį atsarginį inventorių

Nors keraminis žiedas yra santykinai maža eksploatacinė medžiaga, jo nepasiekimas gali atidėti pjovimo galvutės priežiūrą.

Gamybos gamykloms

Gamyklos, kuriose naudojamos kelios lazerinio pjovimo staklės, gali organizuoti atsarginius keraminius žiedus pagal pjovimo galvutės modelį ir mašinos numerį. Tai leidžia technikai lengviau pasirinkti tinkamą pakaitalą.

Platintojams

Lazerinės įrangos platintojai ir paslaugų įmonės gali reikalauti kelių skirtingų klientų įrenginių specifikacijų. Patvirtinus modelį prieš perkant masiškai, išvengsite nesuderinamų dalių atsargų.

Smulkių komponentų kokybė svarbi

Keraminio žiedo pirkimo kaina yra nedidelė, palyginti su visos lazerinio pjovimo sistemos kaina, tačiau dėl matmenų neatitikimų vis tiek gali kilti priežiūros problemų.

Matmenų nuoseklumas

Keraminis korpusas, tvirtinimo ypatybės ir kontaktų išdėstymas turi atitikti patvirtintą specifikaciją. Nuosekli matmenys padeda palaikyti pakartotinį surinkimą.

Pakuotės apsauga

Keraminiai komponentai turi būti tinkamai apsaugoti sandėliavimo ir transportavimo metu. Apsauga nuo lustų ir įtrūkimų prieš montavimą yra patikimo eksploatacinių medžiagų valdymo dalis.

Kada jį reikėtų pakeisti?

Nėra universalaus kiekvienos pjovimo galvutės keitimo intervalo. Faktiniai aptarnavimo reikalavimai priklauso nuo mašinos veikimo, susidūrimų, karščio poveikio, užteršimo ir priežiūros praktikos.

Pakeiskite po matomų pažeidimų

Įtrūkimai, drožlės, deformacijos ar kiti fiziniai pažeidimai yra aiškios priežastys patikrinti komponentą ir nustatyti, ar būtina jį pakeisti.

Pakeiskite atliekant techninę priežiūrą

Jei keraminis žiedas susidėvėjo neįprastai arba pjovimo galvutės mazgas neveikia taip, kaip tikėtasi, pakeitimas gali būti laikomas priežiūros proceso dalimi.

Užsakymo informacija

Norėdami gauti tikslią kainą, pateikite pjovimo galvutės modelį, originalią keraminio žiedo informaciją, matmenis, kontaktų išdėstymą, nuotraukas ir, kai tik įmanoma, reikiamą kiekį.

Jei nežinote modelio

Atsiųskite aiškias keraminio žiedo, pjovimo galvutės ir originalios pakuotės nuotraukas. Įtraukite visus turimus išmatavimus arba dalių numerius.

Masiniam pirkimui

Pakartotiniams arba masiniams užsakymams iš anksto pateikite reikiamus kiekius ir pjovimo galvučių modelius. EVER VIEW gali padėti patvirtinti specifikaciją ir pakeisti tiekimą.

REIKIA PAKEITIMAS KERAMINIS ŽIEDAS?

Siųsti išsamią informaciją → Patvirtinti modelį → Tikrinti specifikaciją → Gauti pasiūlymą

Susisiekite su EVER VIEW dėl keraminių žiedų derinimo, keitimo ir masinio pluošto lazerinių pjovimo galvučių pirkimo.

DUK

Dėl ko trūkinėja keraminis žiedas?

Susidūrimas su ruošiniu, per didelė mechaninė jėga arba netinkamas valdymas gali pažeisti keraminį korpusą. Priklausomai nuo pjovimo galvutės konstrukcijos, taip pat gali pablogėti šiluma ir gamybos užterštumas.

Ar įtrūkusį žiedą vis dar galima naudoti laikinai?

Įtrūkęs keraminis žiedas neturėtų būti traktuojamas kaip įprastas tinkamas naudoti komponentas. Kadangi žiedas gali būti izoliacijos ir jutimo struktūros dalis, prieš tęsiant eksploatavimą reikia laikytis pjovimo galvutės gamintojo techninės priežiūros procedūros.

Kodėl žiedas turi metalinius kontaktus?

Kai kuriose pjovimo galvutės konstrukcijose yra laidūs kontaktai arba įdėklai kaip talpinės aukščio jutimo grandinės dalis. Tikslus jų išdėstymas priklauso nuo pjovimo galvutės modelio.

Ar svarbus keraminio žiedo aukštis?

Taip. Bendras aukštis yra vienas iš matmenų, galinčių turėti įtakos apatinės pjovimo galvutės agregato derinimui. Jis turėtų būti suderintas su pradine specifikacija, o ne pasirinktas tik pagal išorinį skersmenį.

Ar galiu naudoti kito gamintojo pjovimo galvutės keraminį žiedą?

Tik tuo atveju, jei patvirtinama, kad matmenys, tvirtinimo konstrukcija, kontaktų išdėstymas ir kitos atitinkamos specifikacijos yra suderinamos. Panaši išvaizda negarantuoja pakeičiamumo.

Kokios nuotraukos geriausiai tinka identifikavimui?

Pateikite keraminio žiedo priekio, galo ir šoninius vaizdus bei pjovimo galvutės modelio etiketės nuotrauką. Matuojant liniuote, slankmačiu ar kita tinkama nuoroda, identifikavimas gali būti tikslesnis.
